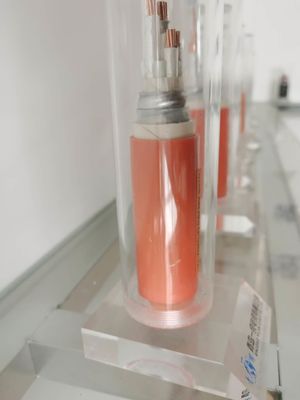

PVC blank koper mineraal geïsoleerde kabel aansluiten met thermokoppel
Invoering
Hoge bedrijfstemperatuur
Continue bedrijfstemperatuur tot 250 °C, en een korte tijd om het smeltpunt van koper 1083 °C te bereiken.
Inherente drukvaste barrière
Door gebruik te maken van een niet-ontvlambare mantel, zal sterk verdichte isolatie de verspreiding van stoom, gas of vlammen weerstaan.
Hoge mechanische sterkte
Zeer sterk en bestand tegen aanzienlijke spanningen zoals draaien, buigen en platdrukken.
flexibel
Volledig gegloeid en uiterst kneedbaar, eenvoudig te bedienen om bestaande bedradingsroutes en onregelmatige vormen te volgen.
Niet-verouderend, continue algemene aarding, kleine od
geleider: gestrande beerkoper
Isolatie (eerste laag): mica tape, vlamvertragend
Isolatie (tweede laag): Halogeenvrij cross-linked polyethyleen (XLPE)
Bindband: glasvezelband
Vulmiddel: Glasgarens
kernomhulling: glasvezelband als vlambescherming
Binnenschede: zuurstofbarrièrelaag
Mantel: halogeenvrij thermoplastisch polyolefine
Servicetemperatuur: 90°C
Max.geleidertemperatuur: 125°C
Kortsluittemperatuur: 250°C
Hittebestendige mineraal geïsoleerde koperen omhulde kabel
Nominaal Kruis sectie |
Buitenste Diameter ca. |
Gewicht kabel ca. | Spanningsval | mini buigen straal |
|
Enkele fase | Drie fase | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846,8 | 2.94 | 2.55 | 292,5 |
3 x 25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
3 x 185 | 49.6 | 6.521,5 | 0.30 | 0,265 | 744,0 |
3 x 240 | 55,5 | 8.378,5 | 0,26 | 0,222 | 832,5 |
3 x 300 | 62.0 | 1.0309,3 | 0,23 | 0,197 | 930,0 |
