| MOQ: | 100M |
| Standard Packaging: | Houten Trommel |
| Delivery Period: | 7 dagen na ontvangen storting |
| Payment Method: | L/C, T/T |

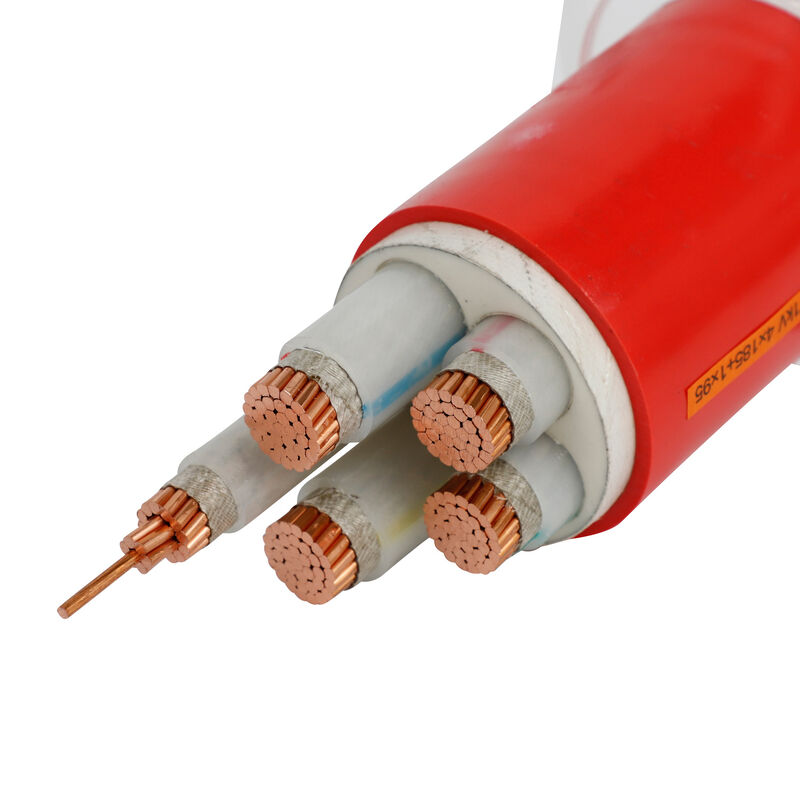

3 x 1,5 mm2 3 x 150 mm2 mineraal geïsoleerde voedingskabel microfoonkabel
Mineraal geïsoleerde voedingskabel wordt gebruikt in distributiecircuits in grote gebouwen, spoorwegvervoer, ziekenhuizen, winkelcentra, uitgaansgelegenheden, datacenters en andere belangrijke plaatsen
Structuur van mineraal geïsoleerde voedingskabel
1. Kabelgeleider: deze bestaat uit gevlochten koperdraden, met gunstige buigeigenschappen
2. Isolatielaag: het gebruikt hittebestendige anorganische isolatiematerialen
3. Koperen mantel: kopermaterialen, door speciale bewerking, met gunstige buigeigenschappen.gebruikt als PE-draad.
4. Buitenmantel: het is gemaakt van plastic materialen met een rookarme niet-toxiciteit, met gunstige corrosiebescherming.
| Nominaal Kruis sectie |
Buitenste Diameter ca. |
Gewicht kabel ca. | Spanningsval | mini buigen straal |
|
| Enkele fase | Drie fase | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 x 1,5 | 10.7 | 273,3 | 30.8 | 26.7 | 160,5 |
| 3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
| 3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
| 3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
| 3 x 16 | 19.5 | 846,8 | 2.94 | 2.55 | 292,5 |
| 3 x 25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334,5 |
| 3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
| 3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
| 3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
| 3 x 120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
| 3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
Volgens nationale normen, vuurvaste draad en kabel: brandtestmethode karakteristieke test, volgens GB12666.6 Klasse A, branden in vuur met een vlamtemperatuur van 950 ℃ past een spanning toe van 750 V tussen fase en fase en tussen fase en buitenmantel, het moet 90 minuten kunnen weerstaan zonder defect te raken.
Klasse B, bun in fire met vlamtemperatuur 750-800°C, spanning van 750V tussen fase en fase en tussen fase en mantel moet het 90 min kunnen doorstaan zonder storing.
Volgens de BS6378 voldoet de flexibele vuurvaste kabel aan de volgende vereisten:
Klasse A 650 ℃ 3 uur
Klasse B 750 ℃ 3 uur
Klasse C 950 ℃ 3 uur
Klasse S 950 ℃ 20min
Nominale spanning: 0,6/1 kV
Nominale werkspanning: lichte belasting 500V, zware belasting 750V;
Nominale stroom: enkele kern 25-1800 A;multicore 16-500A
Isolatieweerstand: isolatieweerstand≥ 1000MΩ per km.kabellengte minder dan 100m, dan is de isolatieweerstand ≥ 10000 MΩ
|
|
