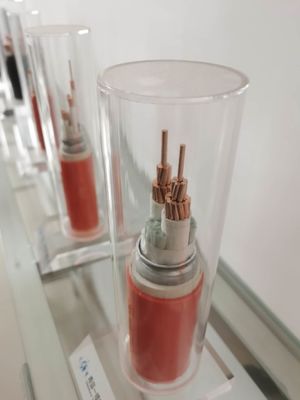

450/750V vuurvaste mineraal geïsoleerde kabel in industriële gebouwen

De mineraal geïsoleerde kabel is geschikt voor gebruik in industriële gebouwen, civiele gebouwen transmissie- en distributielijnen voor brand en
noodsystemen.

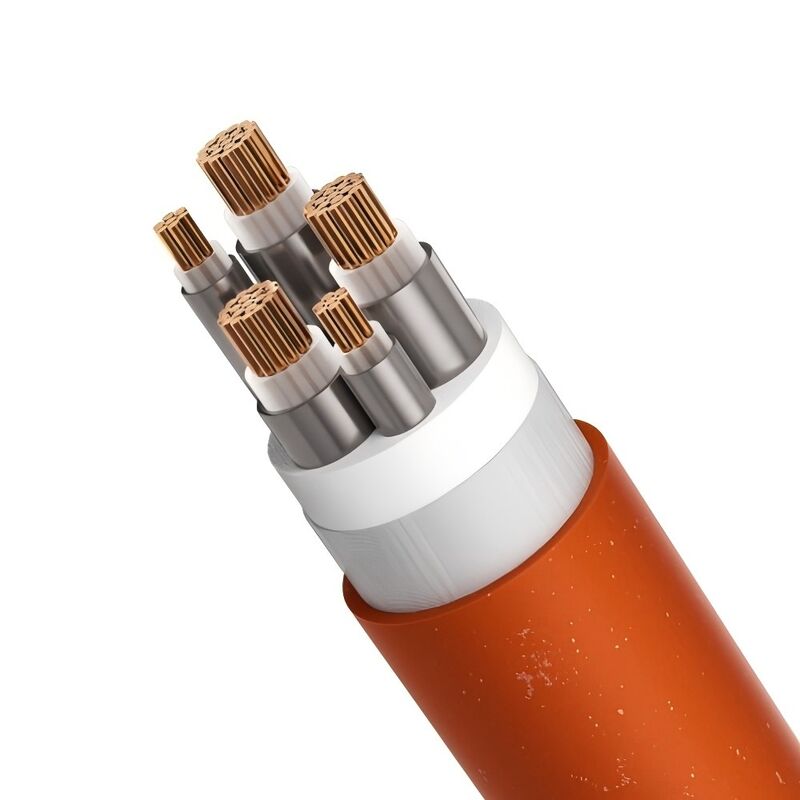

Structuur van flexibele vuurvaste kabel

1. Kabelgeleider: deze bestaat uit gevlochten koperdraden, met gunstige buigeigenschappen

2. Isolatielaag: het gebruikt hittebestendige anorganische isolatiematerialen

3. Koperen mantel: kopermaterialen, door speciale bewerking, met gunstige buigeigenschappen.gebruikt als PE-draad.

4. Buitenmantel: het is gemaakt van plastic materialen met een rookarme niet-toxiciteit, met gunstige corrosiebescherming.

Mineraal geïsoleerde kabelparameters

Model van flexibele vuurvaste kabel

YTTW

Y: seriesymbool

T: Cooper dirigent

T: koperen schede

W: Anorganische isolatie

Volgens nationale normen, vuurvaste draad en kabel: brandtestmethode karakteristieke test, volgens GB12666.6 Klasse A, branden in vuur met een vlamtemperatuur van 950 ℃ past een spanning toe van 750 V tussen fase en fase en tussen fase en buitenmantel, het moet 90 minuten kunnen weerstaan ​​zonder defect te raken.

Klasse B, bun in fire met vlamtemperatuur 750-800°C, spanning van 750V tussen fase en fase en tussen fase en mantel moet het 90 min kunnen doorstaan ​​zonder storing.

2. Volgens de BS6378 voldoet de flexibele vuurvaste kabel aan de volgende vereisten:

Klasse A 650 ℃ 3 uur

Klasse B 750 ℃ ​​3 uur

Klasse C 950 ℃ 3 uur

Klasse S 950 ℃ 20min

1. Uitstekende brandwerende eigenschap, de brandwerende classificatie voldoet niet alleen aan de nationale norm GB1266.6: categorie A 950 ℃ 90 min, maar voldoet ook aan de Britse norm BS 187-1994: Klasse A 650 ℃ 3 uur: klasse B 750 ℃ ​​3 uur ;klasse C 950 ℃ 3h ondertussen is het ook bestand tegen het besproeien met water of mechanische staking;

2. Lange ononderbroken lengte: de lengte kan voldoen aan de lengtevraag voor stroomvoorziening ondanks enkeladerige of meeraderige kabel, en de ononderbroken lengte van elke kabel kan zo lang zijn als 1000 m.

3. Grote dwarsdoorsnede, doorsnede van enkeladerige kabel bereikt 630 mm2 en die van meeraderige kabel bereikt 70 mm2.

4. Eigenschap van flexibiliteit, de kabel kan op de kabelhaspel worden gewonden met de buigradius 6-10D, (D is de buitendiameter van de kabel):

5. Rookvrije niet-toxiciteit bij verbranding, het gebruikt anorganische materialen (niet-ontvlambare materialen) voor isolatie, het verbranden ervan zou geen schadelijk gas of secundair produceren

vervuiling het is een milieubeschermingsproduct;

6. Hoge overbelastingscapaciteit, de kabel heeft niet alleen een hoge stroombelastbaarheid, maar heeft ook een grote overbelastingscapaciteit.Volgens de bedradingsvereisten is de oppervlaktetemperatuur van de kabel gewoonlijk 70 ℃. Als deze niet wordt aangeraakt of niet in contact komt met brandbare bouwmaterialen, kan de temperatuur van de kabelmantel worden verhoogd tot 105 ℃.Bij overbelasting kan de werktemperatuur op lange termijn van de vuurvaste kabel oplopen tot 250 ℃;

7. Eigenschap van corrosiebestendig, organisch geïsoleerd vuurvast vereist soms een plastic buis of buis of ijzeren buis, de plastic buis kan snel verslechteren en de ijzeren buis kan roesten of eroderen, maar de vuurvaste kabel heeft een koperen omhulsel en de buis is nodig- bovendien heeft koperen mantel een gunstige corrosieweerstand.

8. Vrij van elektromagnetische interferentie bij bedrading in dezelfde verticale schacht met informatiedraad en besturingsdraad vanwege de afscherming van de koperen mantel, zou de vuurvaste kabel de enkele en besturingsdraden of kabels niet storen;

9. Tinguishing-apparaten die normaal in vlammen staan, verminderen brandschade, blusapparaten die normaal in vlammen staan, verminderen brandschade.Bovendien is het betrouwbaar voor de veiligheid van het personeel, aangezien de koperen mantel een soort goede geleider is, de best geaarde PE-draad is en de hele kabel beslaat, met een levensduur tot 100 jaar;

10. Lange levensduur, weerstand tegen hoge temperaturen en degradatieweerstand van anorganisch geïsoleerd materiaal, de levensduur is vele malen langer dan die van organisch geïsoleerde kabels, onder normale werkomstandigheden kan de levensduur zo lang zijn als die van gebouwen;

11. Transport en verpakking van flexibele vuurvaste kabels, inclusief installatie-fittino's, is bijna hetzelfde als dat van algemene kabels;

12. Gunstige economische efficiëntie, dankzij geavanceerde fabricageprocessen en eenvoudige installatie. De totale kosten van flexibele vuurvaste kabel zijn veel hoger dan die van mineraal geïsoleerde kabel onder dezelfde omstandigheden.
