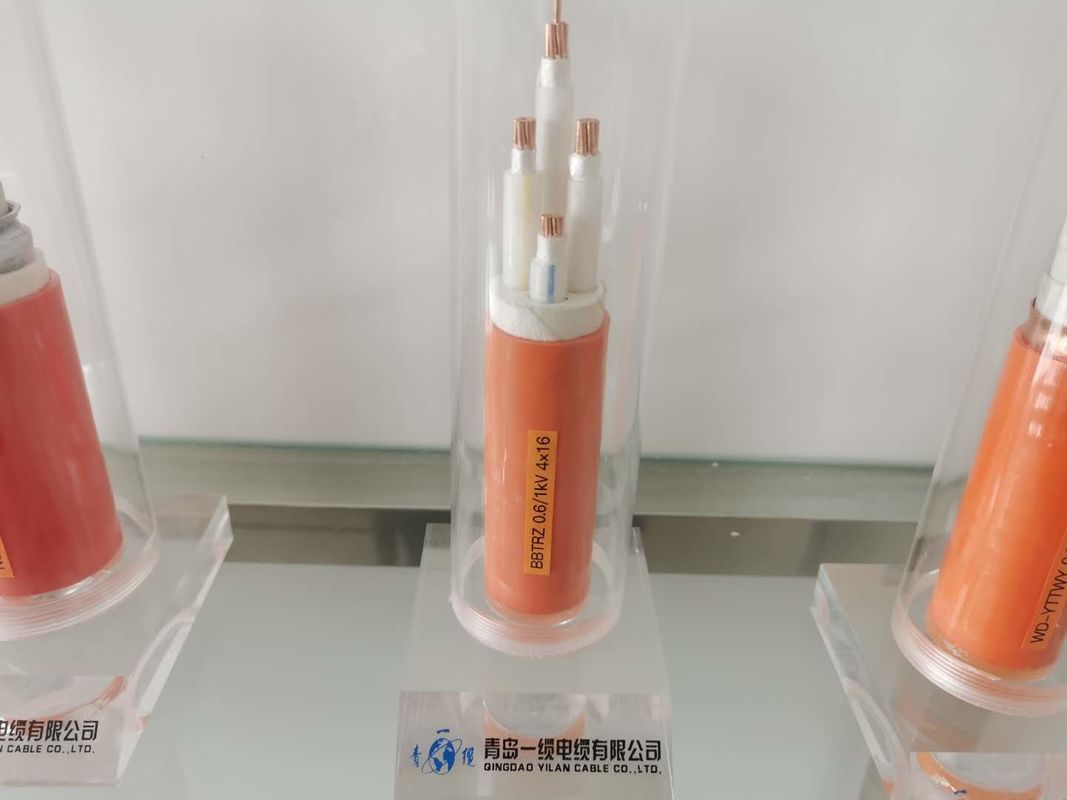

Het aluminium van de koperkern stak flexibele mineraal geïsoleerde kabel in de schede
1. Leider: Het wordt gemaakt van vastgelopen koperdraden met goede buigende prestaties.
2. Isolatie: Gebruiks bestand, non-combustible anorganische isolerende materialen op hoge temperatuur.
3. Metaalshell: gemaakt van aluminiumlegering.
4. Buitenschede: Milieuvriendelijk, verouderen-bestand, weer-bestand gebruik, laag-rook, en halogeen-vrije schedematerialen.
5. Geschikt voor het binnen en openlucht leggen, bekwaam om externe mechanische krachten te weerstaan.
Methode om te kiezen
1. In de volgende gevallen, zouden de flexibele mineraal geïsoleerde kabels met plastic scheden moeten worden gebruikt:
De kabel wordt geplaatst in een milieu dat de koperschede aantast.
De kabels worden begraven direct of door pijpen gelegd.
De kabels worden gelegd in niet technische ruimten van gebouwen en hebben esthetische vereisten. Waar er een brandbeveiligingvereiste is, zou een halogeen-vrije en laag-rook plastic bijlage moeten worden gebruikt.
Nominaal
Kruis
sectie |
Buiten
Diameter
ong. |
Gewicht van kabel ong. |
Voltagedaling |
Mini
het buigen
straal |
| Enige fase |
In drie stadia |
| mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
| 3 x 1,5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 x 2,5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 x 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 x 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 x 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 x 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| X25 3 |
22.3 |
1,192.9 |
1.87 |
1.62 |
334.5 |
| 3 x 35 |
25.2 |
1,518.8 |
1.35 |
1.17 |
378.0 |
| 3 x 50 |
28.6 |
1,950.5 |
1.01 |
0,87 |
429.0 |
| 3 x 70 |
32.7 |
2,629.9 |
0,71 |
0,61 |
490.5 |
| 3 x 95 |
37.1 |
3,588.8 |
0,52 |
0,454 |
556.5 |
| 3 x 120 |
40.9 |
4,379.3 |
0,43 |
0,371 |
613.5 |
2. Specificatieselectie
Bepaal de maximum werkende temperatuur van de kabel volgens de kabel leggend milieu, selecteer redelijk de overeenkomstige kabelstroom, en bepaal de kabelspecificaties.
2.1: Er zijn twee types van flexibel mineraal isoleerde kabels volgens de kabeltemperatuur
Laadvermogen: bij 70°C
Ampacity bij 105°C
2.2: Het huidige laadvermogen van de geselecteerde kabel zou de normale werkende temperatuur van 70 0 C in de volgende het leggen omstandigheden moeten met in overeenstemming zijn met:
Schone lijnen langs muren, steunen, daken en bruggen.
Het wordt verpletterd samen met andere types van kabels in dezelfde brug, de schacht, de kabelgeul, en kabeltunnel.
Andere plaatsen waar de temperatuur van de kabelschede te hoog is kunnen lichamelijk letsel of materiaalschade veroorzaken.
2.3: Plaats de kabels in de brug, kabelgeul en de plaats waar de onbemande machine de pijp draagt. Het huidige laadvermogen kan volgens normale werkende temperatuur 105 0 C worden geselecteerd
. 2.4: De specificaties van flexibele mineraal geïsoleerde kabels zouden redelijk volgens de daadwerkelijke lengte van de lijn en de lengte van levering van de kabel moeten worden bepaald.
3. Ontwerppunten
3.1 de koperschede kan als gronddraad worden gebruikt, zodat PE is de draad gewoonlijk niet nodig.
3.2 het vervangen van busbuizen met flexibele mineraal geïsoleerde kabels met grote dwarsdoorsneden kan techniekinvestering verminderen en lijnveiligheid verbeteren.
