750V de In de schede gestoken Mineraal Geïsoleerde Kabel van pvc Heavy metal

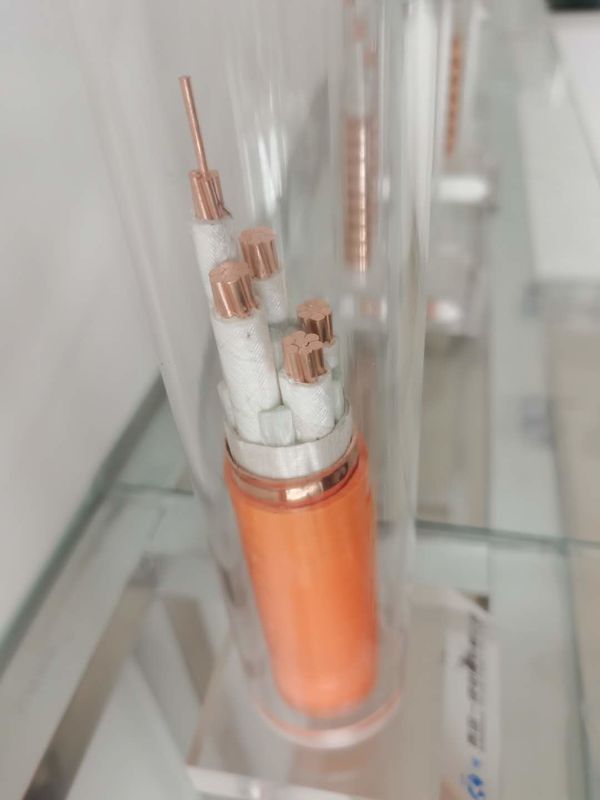

Structuur van flexibele vuurvaste kabel

1. Kabelleider: het wordt samengesteld uit vastgelopen koperdraden, met gunstig flexural bezit

2. Isolatielaag: het keurt bestand anorganische isolerende materialen op hoge temperatuur goed

3. Koperschede: kopermaterialen, door het speciale machinaal bewerken, met gunstig flexural bezit. gebruikt als PE draad.

4. Buitenschede: het wordt gemaakt van kunststoffen van laag-rook niet-giftigheid, met gunstige corrosiebescherming.

Model van flexibele vuurvaste kabel

YTTW

Y: reekssymbool

T: Kuiperleider

T: Koperschede

W: Anorganische isolatie

Volgens nationale normen, vuurvaste draad en kabel: brandtestmethode kenmerkende test, volgens GB12666. 6 deel A in, past de brandwond in brand met vlamtemperatuur 950℃ voltage van 750V tussen fase en fase en tussen fase en buitenschede toe het voor 90min zonder analyse zou moeten kunnen weerstaan.

De klasse B, broodje in brand met vlamtemperatuur 750-800 ° C, past voltage van 750V tussen fase en fase toe en tussen fase en schede zou het voor 90 min zonder analyse moeten kunnen weerstaan.

2. Volgens BS6378, voldoet de flexibele vuurvaste kabel aan de volgende vereisten:

Klasse A 650 ℃ 3h

Klasse B 750 ℃ 3h

Klasse C 950 ℃ 3h

Klasse S 950 ℃ 20min

1. Het uitstekende vuurvaste bezit, de vuurvaste classificatie niet alleen stelt nationale standaardgb1266.6 tevreden: de categorie A 950 ℃ 90 min, hut stoot ook op het UK standaardbs 187-1994: Klasse A 650℃ 3h: klasse B 750℃ 3h; de klasse C 950 ℃ 3h ondertussen, het kan ook water het bespuiten of de mechanische staking weerstaan;

2. Snak ononderbroken lengte: de lengte kan de lengtevraag naar voeding ondanks enig-kern of multi-core kabel tevredenstellen, en de ononderbroken lengte van elke kabel kan zijn zolang 1000 m.

3. Het grote gebied in dwarsdoorsnede, sectioneel gebied van enig-kernkabel bereikt 630mm2 en dat van multi-core kabel bereikt 70 mm2.

4. Het bezit van flexibiliteit, de kabel kan op de kabel reeI met de buigende straal 6-10D gekronkeld zijn, (D is de buitendiameter van kabel):

5. Smoke-free niet-giftigheid wanneer het branden, het keurt anorganische materialen (onontvlambare materialen) voor isolatie goed zijn het branden geen schadelijk gas of secundair zou produceren

verontreiniging het een milieubescherming product is;

6. De hoge overbelastingscapaciteit, de kabel niet alleen is hoog in huidig laadvermogen, maar ook heeft grote overbelastingscapaciteit. Volgens de bedradingsvereisten, is de temperatuur van de brandingsaas van kabel gewoonlijk 70 ℃ als het niet zal geraakt worden of niet met brandbare bouwmaterialen ing mate zal contacteren de temperatuur van kabelschede kan zijn verhoogt aan 105 ℃. Wanneer het komen over overbelasting, het werk temperatuur kan de op lange termijn van vuurvaste kabel 250 ℃ bereiken;

7. Het bezit van corrosiebewijs, organische geïsoleerde vuurvast vereist plastic buis of buis of ijzerbuis soms, is de plastic buis aansprakelijk om buis te verslechteren en te strijken is geschikt te roesten of te eroderen, maar de vuurvaste kabel heeft koperschede en de buis is onnodig, bovendien, koperschede heeft gunstige corrosieweerstand.

8. Vrij van elektromagnetische interferentie wanneer het bedrading van in dezelfde verticale schacht met informatiedraad en controledraad wegens beveiliging van koperschede de vuurvaste kabel zich niet de enige en controledraden of de kabels zou mengen;

9. Het Tinguishingsapparaat normaal in vlam, het vermindert brandschade, normaal dovend apparaten in vlam, vermindert het brandschade. Bovendien, het is betrouwbaar voor personeelsveiligheid, aangezien zijn koperschede een soort goede leider is, de het best aangeaarde PE draad is en de gehele kabel, het leven van zelfs 100 jaar behandelt;

10. Lange levensduur, weerstand op hoge temperatuur en degradatieweerstand van anorganisch geïsoleerd materiaal is zijn levensduur vaak van dat van organische geïsoleerde kabels, onder normale arbeidsvoorwaarden, kan zijn levensduur zijn zolang dat van gebouwen;

11. Het vervoer en de verpakking van flexibele vuurvaste kabels met inbegrip van installatiefittinos zijn eenvoudig bijna hetzelfde als dat van algemene kabels;

12. De gunstige economische efficiency, wegens geavanceerde productieprocessen en eenvoudige installatietotale kost van flexibele vuurvaste kabel is veel iower dan dat van mineraal geïsoleerde kabel in dezelfde omstandigheden.

Elektrokenmerken van flexibele vuurvaste kabel

1. Nominale spanning: 0.6/1kV
2. Geschat het werk voltage: lichte lading 500V, zware lading 750V;
3. Geschatte stroom: enige kern 25-1800 A; multi-core 16-500A
4. Isolatieweerstand: isolatie resistance≥ 1000MΩ per km. kabellengte minder dan 100m, toen de isolatieweerstand ≥ 10000 MΩ
5. De machtsfrequentie weerstaat voltage: pas voltage van 2000V en 2500 V tussen fase en koperschede van kabels van 500V toe en 750V respectievelijk, zouden zij voor 15 min moeten kunnen weerstaan zonder wordt opgesplitst.
