| MOQ: | 100m |
| Standard Packaging: | Houten trommel |
| Delivery Period: | 7 dagen na ontvangen storting |
| Payment Method: | L/C, T/T |
De lage flexibele mineraal geïsoleerde kabel van de rookbttz reeks

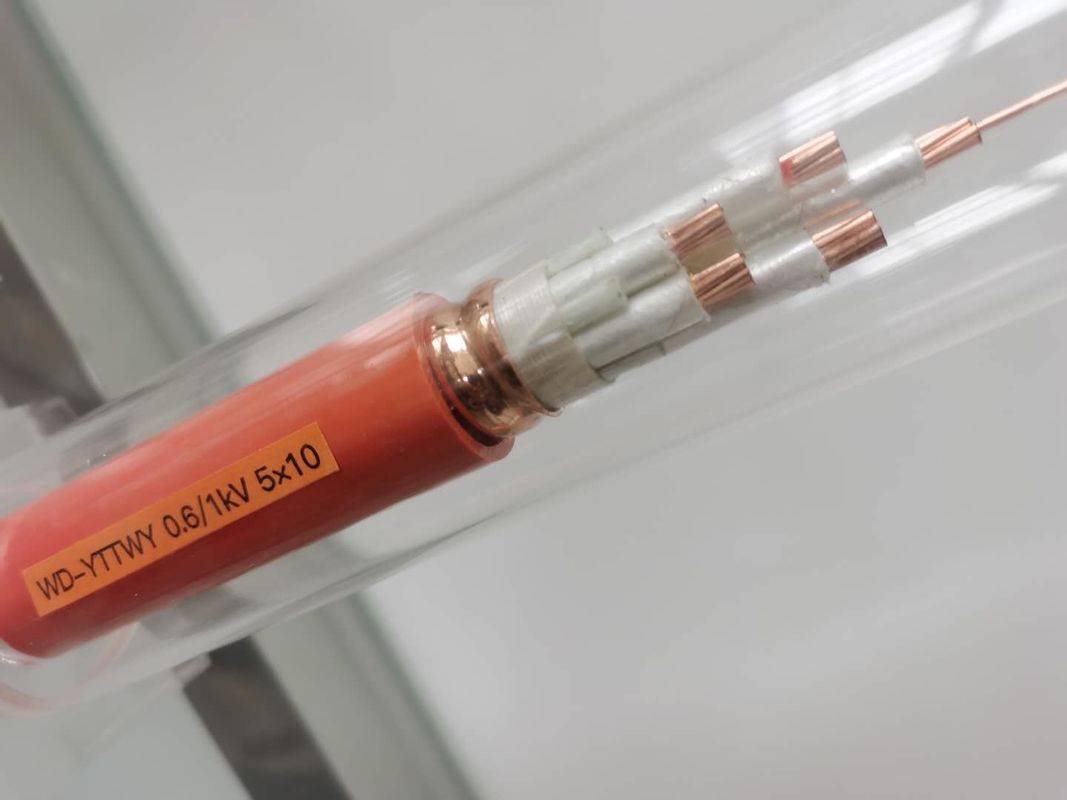

Structuur van flexibele vuurvaste kabel
1. Kabelleider: het wordt samengesteld uit vastgelopen koperdraden, met gunstig flexural bezit
2. Isolatielaag: het keurt bestand anorganische isolerende materialen op hoge temperatuur goed
3. Koperschede: kopermaterialen, door het speciale machinaal bewerken, met gunstig flexural bezit. gebruikt als PE draad.
4. Buitenschede: het wordt gemaakt van kunststoffen van laag-rook niet-giftigheid, met gunstige corrosiebescherming.
| Nominaal Kruis sectie |
Buiten Diameter ong. |
Gewicht van kabel ong. | Voltagedaling | Mini het buigen straal |
|
| Enige fase | In drie stadia | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| X25 3 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0,87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0,71 | 0,61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0,52 | 0,454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0,43 | 0,371 | 613.5 |
| 3 x 150 | 45.5 | 5,284.9 | 0,36 | 0,313 | 682.5 |
Volgens nationale normen, vuurvaste draad en kabel: brandtestmethode kenmerkende test, volgens GB12666. 6 deel A in, past de brandwond in brand met vlamtemperatuur 950℃ voltage van 750V tussen fase en fase en tussen fase en buitenschede toe het voor 90min zonder analyse zou moeten kunnen weerstaan.
De klasse B, broodje in brand met vlamtemperatuur 750-800 ° C, past voltage van 750V tussen fase en fase toe en tussen fase en schede zou het voor 90 min zonder analyse moeten kunnen weerstaan.
Volgens BS6378, voldoet de flexibele vuurvaste kabel aan de volgende vereisten:
Klasse A 650 ℃ 3h
Klasse B 750 ℃ 3h
Klasse C 950 ℃ 3h
Klasse S 950 ℃ 20min
Nominale spanning: 0.6/1kV
Geschat het werk voltage: lichte lading 500V, zware lading 750V;
Geschatte stroom: enige kern 25-1800 A; multi-core 16-500A
Isolatieweerstand: isolatie resistance≥ 1000MΩ per km. kabellengte minder dan 100m, toen de isolatieweerstand ≥ 10000 MΩ
De machtsfrequentie weerstaat voltage: pas voltage van 2000V en 2500 V tussen fase en koperschede van kabels van 500V toe en 750V respectievelijk, zouden zij voor 15 min moeten kunnen weerstaan zonder wordt opgesplitst.
De Prijzen die van de koperkabel de geïsoleerde kabel van het productenthermokoppel mineraal neigen
|
|
