Producteigenschap en doel:

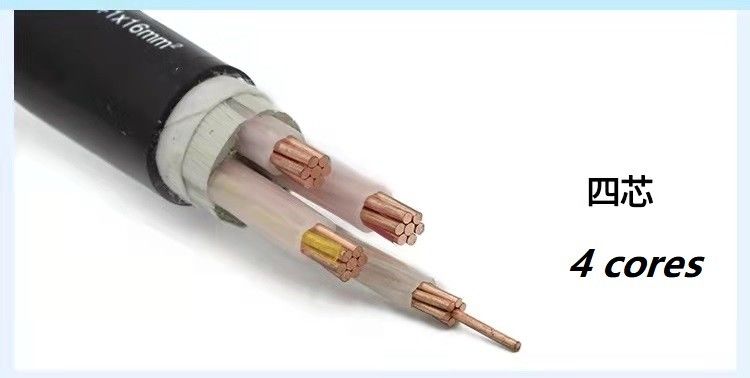

Cross-linked polyethyleen geïsoleerde machtskabels wordt gekenmerkt met hoge mechanische sterkte, sterke weerstand tegen milieuspanning, uitstekende elektrische eigenschappen, krachtige weerstand tegen
chemische aanval. Bovendien zijn de lichte en eenvoudige producten gebruikersvriendelijk. Dit die product is geschikt en ontwerpt voor machtstransmissie en distributiesysteem van nominale spanning 0.6/1kv. In termen
van de belangrijkste eigenschap van anti-vlamt kabel, is de kabel niet aansprakelijk aan te steken of de voortdurende ontsteking is slechts beperkt tot een bepaalde dimensie van toepassing op krachtcentrale, metro, tunnel, high-rise de grote bouw,
industriële en mijnbouwonderneming, olieveld, kolenmijn en andere plaatsen van intensieve verdeelde elektrische kabels. Doeltreffende norm:
GB/T 12706, CEI 60502 en relevante binnenlandse en internationale norm. Bijvoorbeeld, BS, VDE, JIS, AEIC, etc.
Operationele prestaties:
Het maximum - toelaatbare werkende temperatuur van de kabelleider: 90 C in normale voorwaarde en 250 C in het geval van kortsluiting (de maximumduur van kortsluiting is 5s).
NO.ofcores×section (mm ²) |
Normale isolatie dikte (mm) |
Normale dikte van oversheath |
Benaderende algemeen diameter van kabel (mm) |
Benaderend gewicht van kabel (kg/km) |
||||||
Cu | AL | |||||||||
Unarmoured | Gepantserd | Unarmoured | Gepantserd | YJV | YJV22 | YJLV | YJLV22 | |||
4×4 | 0,7 | 1.8 | 1.8 | 12.5 | 18.1 | 282 | 430 | / | / | |
4×6 | 0,7 | 1.8 | 1.8 | 14.7 | 17 | 383 | 545 | / | / | |
4×10 | 0,7 | 1.8 | 1.8 | 16.9 | 19.1 | 565 | 752 | 390 | 517 | |
4×16 | 0,7 | 1.8 | 1.8 | 19.3 | 21.6 | 783 | 1020 | 416 | 663 | |
4×25 | 0,9 | 1.8 | 1.8 | 23.5 | 25.7 | 1241 | 1502 | 593 | 902 | |
4×35 | 0,9 | 1.8 | 1.8 | 26.7 | 28.7 | 1631 | 1957 | 776 | 1096 | |
4×50 | 1.0 | 1.8 | 1.9 | 28.0 | 32.6 | 2080 | 2812 | 961 | 1770 | |
4×70 | 1.1 | 2.0 | 2.1 | 33.2 | 37.5 | 2952 | 3796 | 1302 | 2222 | |
4×95 | 1.1 | 2.1 | 2.3 | 38.0 | 42.6 | 3970 | 4962 | 1693 | 2757 | |
4×120 | 1.2 | 2.3 | 2.4 | 40.9 | 46.4 | 4894 | 5913 | 2077 | 3363 | |
4×150 | 1.4 | 2.4 | 2.6 | 46.0 | 51.3 | 5980 | 7170 | 2852 | 3878 | |
4×185 | 1.6 | 2.6 | 2.7 | 52.5 | 57.8 | 7442 | 8802 | 3173 | 4618 | |
4×240 | 1.7 | 2.8 | 3.0 | 59.4 | 64.6 | 9764 | 11289 | 4032 | 5782 | |
4×300 | 1.8 | 3.0 | 3.1 | 66.2 | 71.6 | 12122 | 13856 | 4924 | 6735 | |
4×400 | 2.0 | 3.3 | 3.4 | 73.8 | 80.3 | 15624 | 18407 | 6272 | 9313 | |
4×500 | 2.2 | 3.5 | 3.7 | 89.3 | 96 | 19877 | 23264 | 7667 | 11062 | |
4×630 | 2.4 | 3.8 | 4.0 | 99.6 | 106.3 | 25124 | 28895 | 9514 | 13293 |
