| MOQ: | Overeen te komen |
| Prijs: | negotiable |
| Standard Packaging: | Ijzer-houten Trommel of Gehele Houten Trommel |
| Delivery Period: | 8-15 dagen |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km per maand |
1~35KV het ondergrondse gepantserde middelgrote voltage van de machtskabel
XLPE isoleerde kabel:
1-35Kv de machtskabel is een soort XLPE geïsoleerde kabel, geschikt voor middelgroot voltage aan hoogspanning; het bestaat uit compacte vastgelopen aluminiumdraad of vastgelopen koperdraad als naakte leider, met XLPE-isolatie en de laag van de metaalbeveiliging, pvc-schede of PE schededekking om corrosie te verhinderen.
Fysieke en Elektrokenmerken
| No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
| dwars-seconde. | dikte | dikte | ong. | ong. | |||
| Nominaal | |||||||
| Fase | Neutraal | waarde | |||||
| mm ² | mm | mm | mm | mm | kg/km | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |

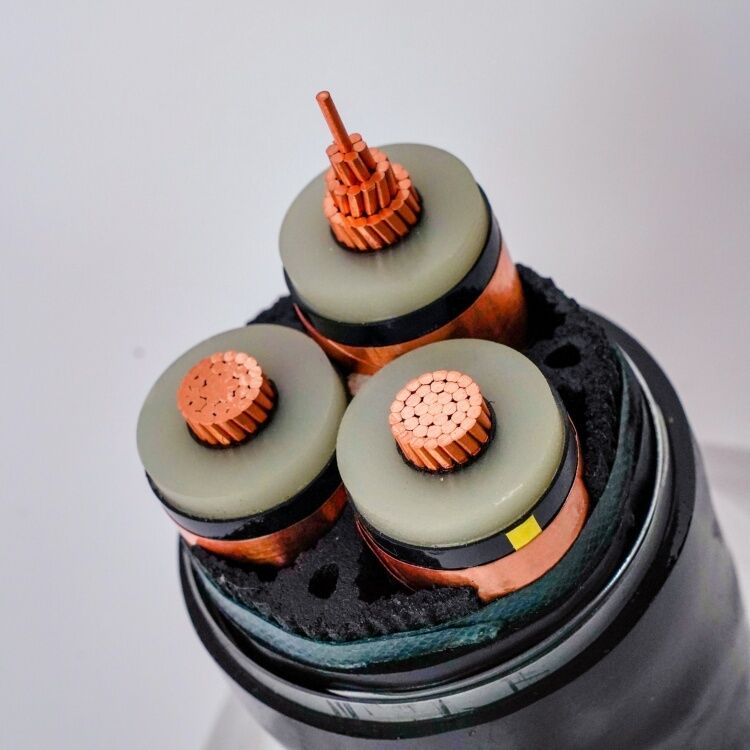

De structuur van de de machtskabel van 1KV 33KV XLPE
Leider: Onthard gemeenschappelijk vastgelopen samengeperst om koper of aluminium om leider overeenkomstig IEC60228-niveau 2
Leiderbeveiliging: uitgedreven semiconducting samenstelling
Isolatie: XLPE (cross-linked polyethyleen) schatte temperatuur is 90°C
Isolatiebeveiliging: uitgedreven semiconducting samenstelling
Draadnetwerk: Concentrische lagen van koperband of koperdraad
De kleur van het embleem van de kerndraad: de rode, gele, en blauwe band zou tussen de het isoleren beveiligingslaag en de laag van de metaalbeveiliging moeten worden gekleefd (de bovengenoemde emblemen kunnen worden veranderd zoals nodig);
Assemblage: Stapel de drie beschermde kerndraden samen indien nodig, vul met niet-hygroscopische materialen compatibel met het isoleren van materialen, en behandel met een laag van pvc-schede
Binnenschede: Pvc ST2 of PE vrije uitdrijvingslaag, laag rook en halogeen
Pantsering: drie-kern machtskabel met dubbele draden van gegalvaniseerde staalband of gegalvaniseerde staaldraad, dubbele draden van enige machtskabel met aluminiumfolie of aluminiumdraad
Buitenschede: Pvc-type ST2, overeenkomstig CEI 60502 of PE, LSZH
Van XLPE (cross-linked polyethyleen) de de machtskabel heeft uitstekende elektro en fysische eigenschappen en is de beste kabel voor transmissie en distributielijnen. De voordelen van deze kabels zijn eenvoudige structuur en lichtgewicht; naast uitstekende elektro, thermische, mechanische en chemische weerstand, hebben zij ook het gemak van toepassing. Het kan ook langs de route worden geplaatst zonder wordt beperkt door het niveauverschil.
Gebruikt in machtstransmissie en distributiesystemen van 35kV en hieronder. Het kan van olie doordrongen papier-geïsoleerde machtskabels volledig vervangen, en kan polyvinyl chloride-geïsoleerde machtskabels gedeeltelijk ook vervangen. Het wordt wijd gebruikt op macht, bouw, mijnbouw, metallurgie, petrochemische stof, en communicatie gebieden.
|
|
