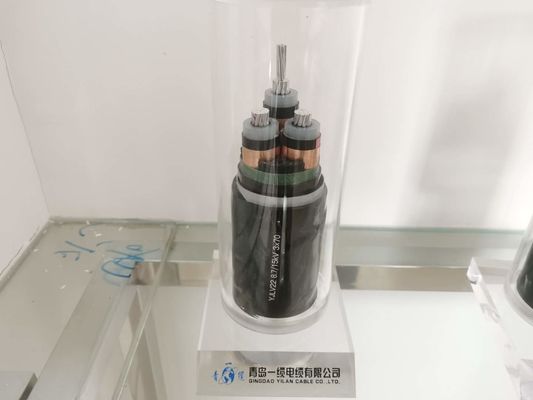

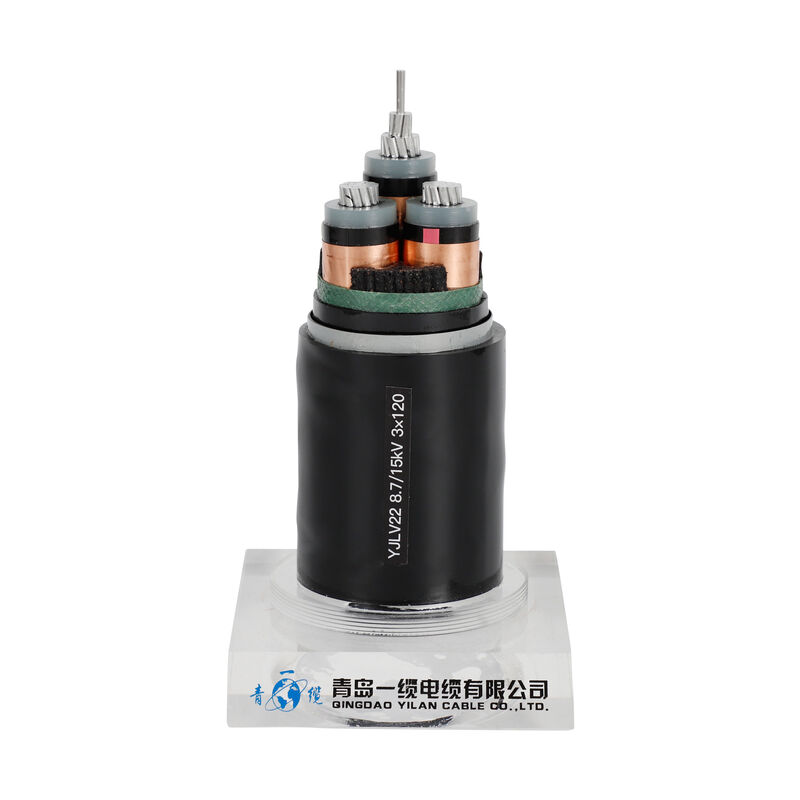

de Geïsoleerde Kabel van 3×6mm2 XLPE voor Transmissie en Distributielijnen
De XLPE Geïsoleerde Kabel wordt gebruikt voor de luchttoepassingen van de de dienstdaling, zoals: straatlighting.outdoor verlichting en de tijdelijke dienst voor bouw. Bij voltages van 600v worden gebruikt phase-to-phase of minder en bij bij leidertemperaturen om 75℃ voor polyethyleen (PE) niet te overschrijden isoleerde leiders of 90℃ cross-linked polyethyleen (XLPE) geïsoleerde leiders.
Fysieke en Elektrokenmerken
| No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
| dwars-seconde. | dikte | dikte | ong. | ong. | |||
| Nominaal | |||||||
| Fase | Neutraal | waarde | |||||
| mm ² | mm | mm | mm | mm | kg/km | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Structuur
Leider: Gewone rond vastgelopen koperen geleider, overeenkomstig CEI 60228 niveau 2
Isolatie: PVC, XLPE
Binnenlaag: Pvc
Armoring: draad, staalband, aluminiumdraad
Volgens vereisten, schede: Pvc ontmoet zwarte CEI 60502,
Nota: Isolatiekleur zoals volgens norm of vereiste
De enige kabel van de kern25mm2 macht
Leiderkenmerken: koper
Isolatie: Zwarte XLPE
Isolatiedikte: 0.7mm
Schede: Pvc
Schededikte: 1.4mm
ongeveer. Kabelgewicht: 294 kg/km
Totale kabeldiameter: 10.7mm
Maximumgelijkstroom-weerstand bij 20C: 0,727
Toepassing
Gebruikt als distributie en transmissielijn met een nominale spanning van 0.6/1kV.
Geschikt om in de grond te begraven, leggend putten en onderwater. Bekwaam om bepaalde schachtspanning te weerstaan.
Internationale normen: CEI 60502-1, CEI 60228;
Vereisten van andere normen zoals ASTM BS, DIN en ICEA
