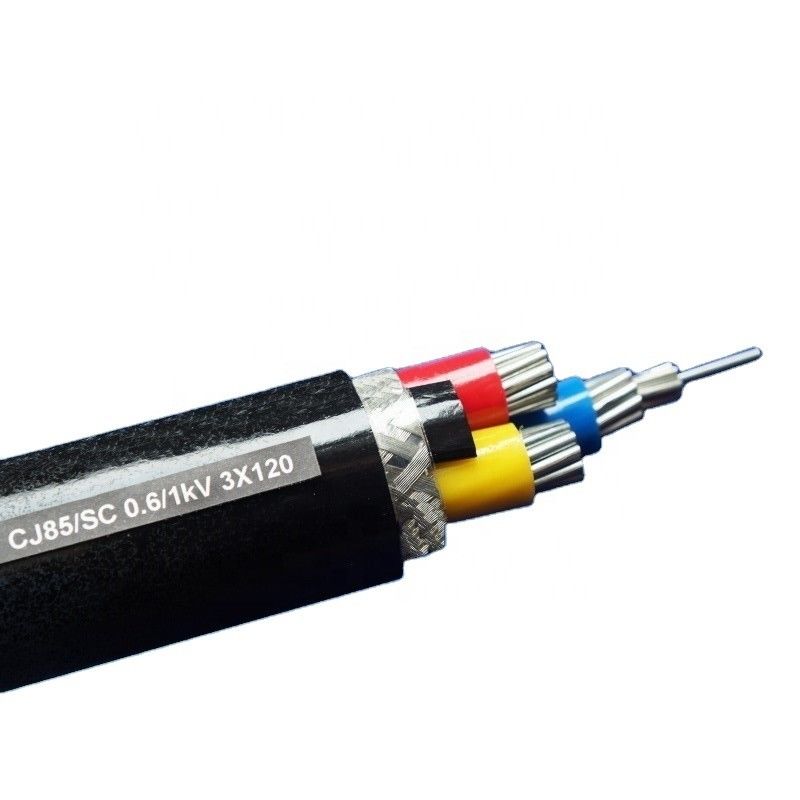

0.6/1KV 4 Kern 95mm Kabel van de Koperxlpe de Gepantserde Ondergrondse Macht
1. Norm
CEI 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN-EN 60228 klasse 2 (bouw)
2. Toepassing
Deze kabel wordt gebruikt voor vaste installaties, zoals distrubutionnetwerken of industriële installaties. Het kan worden geïnstalleerd in kabelkanaal, geul of direct begraven in aarde.
3. Productomschrijving
1) Nominale spanning: 0.6/1KV 3.6/6KV 6.5/11KV, 11KV, 33KV, 66KV, 132KV
2) Max. het werk temperatuur: 90 °c
3) Max. temperatuur tijdens kortsluiting (≤5S): 250 °c
4) Leider: klasse 1, koper 2 of aluminium
5) Sectioneel gebied: 25 - 630mm2
6) Isolatie: XLPE
7) Nr van kernen: 1, 3
8) Pantser: staaldraad of staalband voor 3 kernkabels en niet-magnetisch materiaal voor enige kern
9) Oversheath: Pvc
10) Min. beding straal: 15 keer kabelstraal voor enig-kernkabels en 12 keer voor multi-core degenen
11) Max. leidergelijkstroom weerstand bij 20°c:
Voltageclassificatie voor XLPE-Machtskabel | Geen Nominale Dwarsdoorsnede van x van Leider No. x mm2 | |||||||
1 kern | kern 2 | kern 3 | kern 3+1 | 4core | kern 3+2 | kern 4+1 | kern 5 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Voordelen van XLPE-kabel:
XLPE-de kabel heeft een hogere het werk temperatuur op lange termijn en een grotere geschatte stroom, en onder hetzelfde milieu, kan de grootte (normale dwarsdoorsnede) van XLPE-kabel 1 of 2 zijn kleiner dan pvc-kabel. Deze niet alleen verbeteren de kwaliteit en de prestaties van het product, maar ook verminderen de productiekost van de kabel. Kunnen de gepantserde kabels van de staalband voor gepantserde kabels de mechanische eigenschappen van de kabels verbeteren, en de kabels kunnen externe mechanische druk weerstaan.
Het pantser van de staalriem/het pantser van de staalfolie, het pantser van de staaldraad/staaldraad armor/SWA. Gepantserd de kabelmodel van de staalband: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
