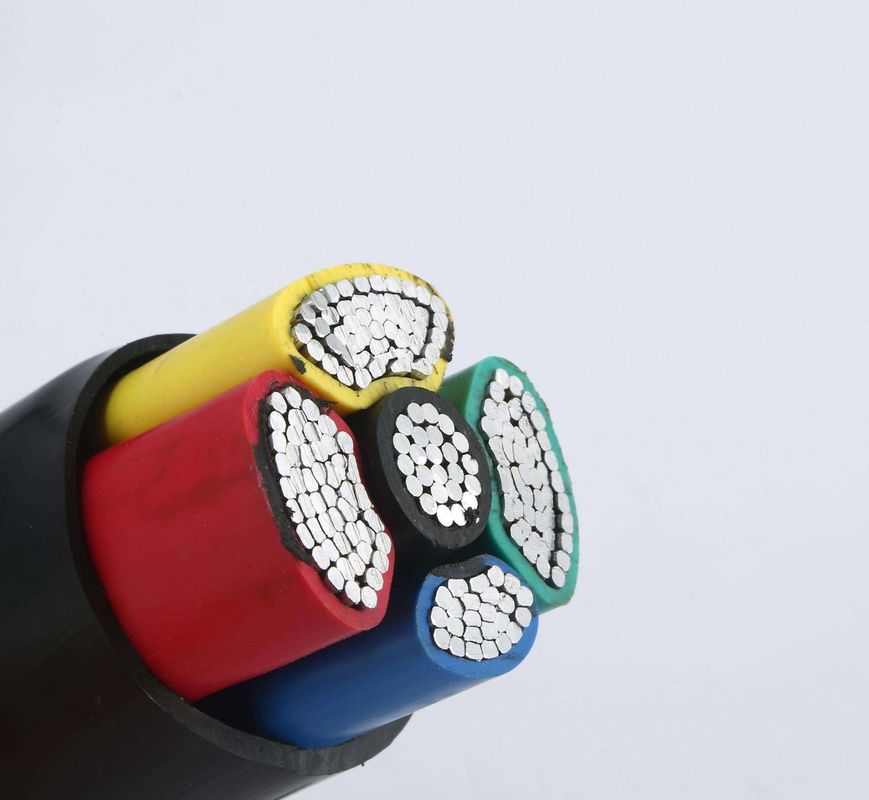

5 kern 25 Vierkante Millimeterpe Xlpe Geïsoleerde Machtskabel
Machtskabel, koperkern, XLPE-isolatie, polyethyleenschede
Aantal: YJLV
Nominale spanning 0,6/1 KV
Norm: GB/T 12706.1-2008, CEI 60502-2004
Dit product is geschikt voor transmissie en distributie onder AC nominale spanning 0.6/1kv en werkende frequentie50hz lijn
Andere machtskoorden:
De machtskabel van de koperkern met de isolatie van XLPE of pvc-, pvc of PE buitenschede, STA gepantserde of niet gepantserde machtskabel/kabel
Type: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Aantal kernen: enige kern, 2 kernen, 3 kernen, 4 kernen, 5 kernen
Productiewaaier: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 vierkante millimeter
Verwant voltage: 300/300v, 300/500v, 450/750v, 0.6/1kV
Toepassing:
Dit product is geschikt voor transmissie en distributie onder AC nominale spanning 0.6/1kv en het werk frequentie 50Hz.
De zwakstroommachtskabels worden gebruikt voor machtstransmissie en distributie in 1kV-machtstransmissie en distributiesystemen. Het wordt wijd gebruikt op stroom, mijnbouw, bouw, metallurgie, petrochemische stof en communicatie gebieden, en vervangt volledig in olie ondergedompelde papier-geïsoleerde machtskabels.
De XLPE geïsoleerde geïsoleerde de machtskabels van machtskabels XLPE hebben meer voordelen dan document geïsoleerde kabels en pvc geïsoleerde kabels. Cross-linked polyethyleenkabels hebben hoge elektrosterkte, mechanische sterkte, hoge het verouderen weerstand, milieuspanningsweerstand, chemische corrosieweerstand, eenvoudige structuur, geschikt gebruik, en verrichting op hoge temperatuur op lange termijn. Het kan zonder een dalingsbeperking worden geplaatst.
| Voltageclassificatie voor XLPE-Machtskabel | Geen Nominale Dwarsdoorsnede van x van Leider No. x mm2 | |||||||
| 1 kern | kern 2 | kern 3 | kern 3+1 | 4core | kern 3+2 | kern 4+1 | kern 5 | |
| 0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Voordelen van XLPE-kabel:
XLPE-de kabel heeft een hogere het werk temperatuur op lange termijn en een grotere geschatte stroom, en onder hetzelfde milieu, kan de grootte (normale dwarsdoorsnede) van XLPE-kabel 1 of 2 zijn kleiner dan pvc-kabel. Deze niet alleen verbeteren de kwaliteit en de prestaties van het product, maar ook verminderen de productiekost van de kabel. Kunnen de gepantserde kabels van de staalband voor gepantserde kabels de mechanische eigenschappen van de kabels verbeteren, en de kabels kunnen externe mechanische druk weerstaan.
Het pantser van de staalriem/het pantser van de staalfolie, het pantser van de staaldraad/staaldraad armor/SWA. Gepantserd de kabelmodel van de staalband: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Gebruiksfunctie:
1. De toelaatbare het werk temperatuur op lange termijn van de kabelleider overschrijdt geen 70℃
2. Wanneer een kortsluiting (de langste duur overschrijdt 5 seconden niet) voorkomt, overschrijdt de maximumtemperatuur van de kabelleider geen 160°C.
3. Wanneer de kabel wordt gelegd, zou de omgevingstemperatuur niet lager moeten zijn dan 0℃. Wanneer de temperatuur lager is dan 0℃, verwarm eerst het voor.
4. De minimum buigende straal van de multi-core niet gepantserde kabel zou niet minder dan 12 keer moeten zijn de kabel buitendiameter, en de minimumkrommingsstraal van de multi-core gepantserde kabel zou niet minder dan 15 keer moeten zijn de kabel buitendiameter. De minimum buigende straal van een enig-kern gepantserde kabel niet minder dan 15 keer moeten zou zijn de buitendiameter van de kabel, en de minimum buigende straal van een enig-kern unarmored kabel zou moeten niet minder dan 20 keer zijn de buitendiameter van de kabel.
5. De structurele parameters van het cross-linked polyethyleen isoleerden machtskabel met een nominale spanning van 0,6/1KV
