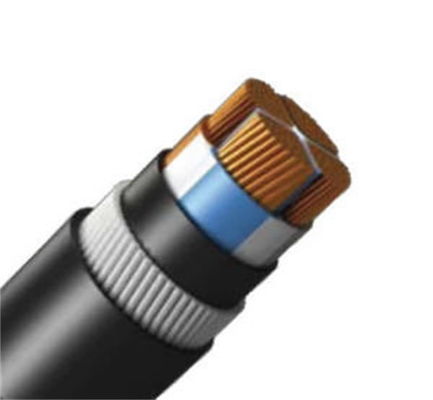

0.6/1kv de Geïsoleerde Kabel van de kopervoeder Xlpe
1. Implementatienormen
Het product wordt vervaardigd volgens GB 12706,1, en kan ook volgens de behoeften van klanten overeenkomstig de normen van CEI worden vervaardigd, van BS, en DIN-.
2. Eigenschappen
l Hoge elektroprestaties.
l Hoge mechanische eigenschappen en uitstekende slijtageweerstand.
l Goede thermische het verouderen weerstand en milieuspanning het barsten weerstand
l Goede olie en oplosbare weerstand
l Hoogwaardige hittebestendigheid
3. Zeer belangrijke technische parameters
l Gebeëindigde de weerstandstest van de kabelisolatie
l weerstaat voltagetest van gebeëindigde kabel: het werk frequentie 3500v 5min zonder analyse.
Eigenschappen:
Leider: Kruipenweerstand, hoge flexibiliteit, sterke rekbaarheid, laag reactietarief, verbindingsstabiliteit.
Isolatie: weerstand op hoge temperatuur, anti-verbranding, anti-veroudert, stevig en duurzaam, low-carbon milieu.
Pantserlaag: lagere kosten en betere prestaties, een speciale vorm van het met elkaar verbinden, firma en tough.
Buitenschede: Pvc bevat lood of geen cadmium. Het kan in vochtige plaatsen worden geïnstalleerd, of direct begraven of in gebouwen worden gelegd.
Bezit:
1.The de hoogste toegestane werkende temperatuur van leider voor werken het op lange termijn is 90 graden.
2. In kortsluiting (de Maximum lange termijn is neen meer dan 5 seconden), is de hoogste temperatuur voor leider neen meer dan 250 graden.
3.The de kabel wordt gelegd zonder horizontale dalingsbeperking. De milieutemperatuur zou neen lager moeten zijn dan 0 wanneer leg. Anders zou het moeten worden voorverwarmd.
4.Excellent elektroprestaties, weerstand tegen chemische corrosie.
5.They kan zich raadzame tractie bevinden wanneer gelegd. Zij kunnen zich tractie van de lage rook bevinden van Outside.Left halogeen-vrij na gebrand. Houd het branden van de kabel op.
Voltageclassificatie voor XLPE-Machtskabel | Geen Nominale Dwarsdoorsnede van x van Leider No. x mm2 | |||||||
1 kern | kern 2 | kern 3 | kern 3+1 | 4core | kern 3+2 | kern 4+1 | kern 5 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
