| MOQ: | Overeen te komen |
| Prijs: | negotiable |
| Standard Packaging: | Ijzer-houten Trommel of Gehele Houten Trommel |
| Delivery Period: | 8-15 dagen |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km per maand |

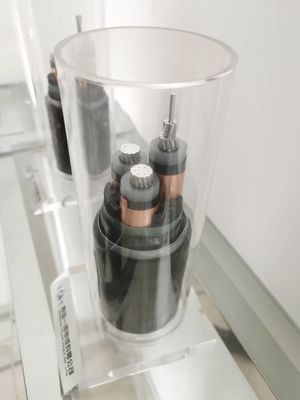

Gepersonaliseerde XLPE-elektrische kabel
XLPE-elektrische kabel
XLPE-kabel verwijst naar een door elkaar verbonden polyethyleen geïsoleerde aluminium kern gepantserde kabel. In de XLPE-kabel wordt de aluminium-strengdraad eerst afgeschermd in de vorm van halfgeleidende extrusie.De gestreepte draad zorgt voor een glad geleideroppervlak en voorkomt de vorming van een holte op het geleideroppervlak wanneer de kabel wordt gebogen. De afgeschermde geleider is geïsoleerd met geëxtrudeerde XLPE-verbinding. De isolatielaag is verder afgeschermd met een laag van niet-metalen halfgeleidermateriaal,met een vermogen van meer dan 10 W,Als het om een kabel met meerdere kernen gaat, wordt de kerndraad met een geschikte vulstof in de spleet samengebracht en met PVC-tape of met geextrudeerd PVC gewikkeld.niet-magnetische aluminiumdraad/band/bandbescherming voor enkelkernkabels en stalendraadbescherming voor meerkernkabels zijn aanwezig op de binnenste behuizing. een laag PVC/PE als buitenste jas, meestal met de achterkleur om vocht te voorkomen.
Fysieke en elektrische kenmerken
| Aantal kernen x | Isolatie | Schil | Buitenste Ø | gewicht | Stroomwaarden in de lucht 30°C | Stroomwaarde 20 °C | |
| cross-sec. | dikte | dikte | ca. | ca. | |||
| Nominale | |||||||
| Fase | Neutraal | waarde | |||||
| mm2 | mm | mm | mm | mm | in kg / km | Een | Een |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Ruimtelijke kenmerken van XLPE-isolatie
De ruimtelijke eigenschap van XLPE-isolatoren is dat de lange moleculaire ketens van polyethyleen met elkaar worden gekoppeld door middel van een proces dat vergelijkbaar is met vulcanisatie van rubber.waardoor een driedimensionale netwerkstructuur met een sterke binding wordt gevormd. Puur polyethyleen is een thermoplastisch materiaal dat verzacht en plastisch wordt bij verhitting en hard wordt bij afkoeling.Het zal na verhitting permanent verstijven.Door het kruisverbindingsproces heeft de polyethyleenscheiding van de kabel thermische stabiliteit en wordt het smeltpunt ook sterk verbeterd.XLPE-geïsoleerde kabels hebben een hogere hittebestendigheid en dus een betere weerstand tegen thermische vervormingDoor de uitstekende thermische prestaties is het draagvermogen van XLPE-kabels hoger dan dat van traditionele kabels.
Toepassingsgebied
XLPE-kabels zijn geschikt voor 132 kV Putuo hoogspannings- en ultrahoge spanningstoepassingen.waarbij dielektrische verliezen een belangrijke rol spelenIn vergelijking met andere hoogspanningskabels is deze kabel licht in gewicht, dus het kan gemakkelijk worden uitgerekt.het kan zonder aarzeling worden geïnstalleerd in neiging of verticale werkingXLPE-isolatiemateriaal heeft een uiterst hoge vochtbestendigheid, zodat bij het aansluiten en beëindigen geen speciale voorzorgsmaatregelen vereist zijn.De tijd die nodig is voor de aansluiting van XLPE-kabels is korter dan die van andere conventionele kabels van vergelijkbare kwaliteitDeze kabels kunnen veilig worden gebruikt in elke trillingsopstelling, zoals bruggen. Deze kabels zijn beter bestand tegen water, chemicaliën, oliën en corrosieve fluoridezouten op de grond.Deze zijn niet brandgevaarlijk.Deze kabels zijn minder vatbaar voor storingen door veroudering en hebben een langere levensduur.
|
|
