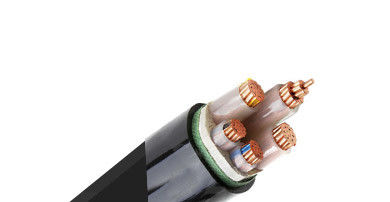

Xlpe-geïsoleerde stroomkabel van 3,6 kV/6 kV met koperen kern
Toepassing
Het is geschikt voor schachten, water en grond en kan een grotere positieve druk weerstaan.XLPE-geïsoleerde stroomkabels worden gebruikt voor stroomoverdracht en -distributie in stroomoverdracht- en -distributiesystemen van 35 kV of lagerHet wordt op grote schaal gebruikt in de elektriciteit, de bouw, de mijnbouw, de metallurgie, de petrochemie en de communicatie en vervangt volledig olie-gedompelde papier-geïsoleerde stroomkabels.
Vastgoed
Dit product is geschikt voor transmissie- en distributielijnen met een nominale AC-spanning (U0/U) 3,6/6kV-26/36kV, in de lucht (kabelbak,In de eerste plaats is het mogelijk om de verwerking van de grond te vergemakkelijken door de verwerking van de grond., kabelgraven, leidingen, enz.
1De maximaal toegestane werktemperatuur van de geleider voor langdurig werk is 90 graden.
2. in een staat van kortsluiting (de langste duur niet langer dan 5 seconden).
3Er is geen horizontale dalingsgrens voor het leggen van kabels. De omgevingstemperatuur tijdens het leggen mag niet lager zijn dan 0, anders moet het voorverwarmd worden.
4Uitstekende elektrische eigenschappen, chemische weerstand.
5. Bij het leggen, behoud van de juiste trekkracht, kan de trekkracht van buitenaf te dragen, en houden lage rook en halogeen vrij na het verbranden, en de kabel is niet gemakkelijk te verbranden.
Fysieke en elektrische kenmerken
| Aantal kernen x | Isolatie | Schil | Buitenste Ø | gewicht | Stroomwaarden in de lucht 30°C | Stroomwaarde 20 °C | |
| cross-sec. | dikte | dikte | ca. | ca. | |||
| Nominale | |||||||
| Fase | Neutraal | waarde | |||||
| mm2 | mm | mm | mm | mm | in kg / km | Een | Een |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Kenmerken:
Uitstekende elektrische en fysische eigenschappen - minder verlies van elektrische transmissie en energiebesparing.
Het vermogen om grote stromen te dragen - hogere temperatuur.
Een hogere sterkte en stabiliteit - weerstand tegen thermische vervorming, spanningscracking en thermische veroudering.
Makkelijk te installeren, geen lijnopstelling, geen terrein of hoogtebeperkingen.
Onderhoudsvrij tot 60 jaar levensduur.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
