| MOQ: | Overeen te komen |
| Prijs: | negotiable |
| Standard Packaging: | Ijzer-houten Trommel of Gehele Houten Trommel |
| Delivery Period: | 8-15 dagen |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km per maand |

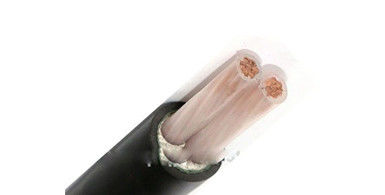

Brandbestendige XLPE-ondergrondkabel / minerale XLPE-isolatiekabel
Bouw
Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Isolatie: XLPE ((verwant polyethyleen) met een waarde van 90 oC
Gehalte: PVC of FR-PVC type ST2 tot en met IEC 60502, zwart
Toepassingen
Voor binnen- en buiteninstallatie: kan tijdens de installatie een zekere tractie dragen, maar niet door externe mechanische krachten; het leggen van een enkele kernkabel in magnetische leidingen is niet toegestaan.
Fysieke en elektrische kenmerken
| Aantal kernen x | Isolatie | Schil | Buitenste Ø | gewicht | Stroomwaarden in de lucht 30°C | Stroomwaarde 20 °C | |
| cross-sec. | dikte | dikte | ca. | ca. | |||
| Nominale | |||||||
| Fase | Neutraal | waarde | |||||
| mm2 | mm | mm | mm | mm | in kg / km | Een | Een |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Normen
Internationaal: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 alleen voor ZR-YJV)
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning:0.6/1kV
Maximale geleidertemperatuur: onder de normale (90OC), noodgevallen (130OC) of kortsluiting niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0OC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 20 x kabel O.D. voor een enkele kern
15 x kabel O.D. voor multi-core
Certificaten
CE, RoHS, , KEMA en meer op aanvraag
Commerciële artikelen:
Betalingsvoorwaarden: 30% T/T vóór productie, 70% T/T vóór levering
Verpakking: Houten ijzeren trommel
|
|
