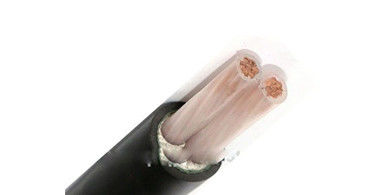

600/1000V XLPE Geïsoleerde Kabels in drie stadia en drie-Kern
XLPE-kabel
Deze kabel wordt gebruikt in toepassingen die elektromagnetische compatibiliteit (EMC) vereisen om de motor van een veranderlijk snelheidscontrolemechanisme in een vaste installatie aan te drijven. De kabel kan worden geplaatst unenclosed, ingesloten die in een buis, op een steun wordt geïnstalleerd of in een ondergrondse pijpleiding, en is geschikt voor het materiaal van de veranderlijke snelheidsaandrijving of andere toepassingen dat beschermde kabels vereisen.
Het gebruiksgewone onthardde rang 2 of rang 5 koperen geleiders, x-90 isolatie, 5V-90-beddegoed, de beveiliging van de koperband, unarmored of het pantser van de staaldraad, nylon binnenschede, 5V-90-schede galvaniseerden
Fysieke en Elektrokenmerken
No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
dwars-seconde. | dikte | dikte | ong. | ong. | |||
Nominaal | |||||||
Fase | Neutraal | waarde | |||||
mm ² | mm | mm | mm | mm | kg/km | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Toepassing
Gebruikt als distributie en transmissielijn met een nominale spanning van 0.6/1kV.
Geschikt om in de grond te begraven, leggend putten en onderwater. Bekwaam om bepaalde schachtspanning te weerstaan.
Internationale normen: CEI 60502-1, CEI 60228;
Vereisten van andere normen zoals ASTM BS, DIN en ICEA
Technische gegevens
Nominale spanning: 0,6/1kV
Maximumleidertemperatuur: onder normaal (90 O C), conditioneren de noodsituatie (130 O C) of de kortsluiting het overschrijden van geen 5 s (250 C).
Minimum omgevingstemperatuur. 0 O C, na installatie en slechts wanneer de kabel in een vaste positie verkeert
Het kleinst. Buigende straal: de buitendiameter van de enig-kernkabel is 20 x
De buitendiameter van 15 multi-core kabels is Ce, RoHS, KEMA en andere vereisten
