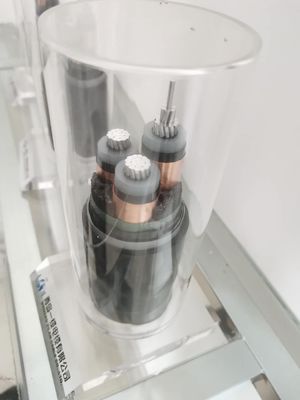

0.6 / 1KV 50mm XLPE geïsoleerde gepantserde de machtskabel van de staalband
1 . norm
De producten worden vervaardigd volgens GB12706, IEC60502 en BS6346, VDE, AS/NZS, UL en andere normen of volgens klantenvereisten.
2 . gebruik:
Dit product is geschikt voor distributielijnen of vaste installaties met het geschatte voltage die van de machtsfrequentie 15Kv en geen AC 50Hz overschrijden.
3 . Fysieke en Elektrokenmerken
No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
dwars-seconde. | dikte | dikte | ong. | ong. | |||
Nominaal | |||||||
Fase | Neutraal | waarde | |||||
mm ² | mm | mm | mm | mm | kg/km | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
4 . Toepassingswaaier:
1. Werkende kenmerken:
Maximumleider het werk temperatuur: 90°C
Tijdens kortsluiting (minder dan 5 seconden), zal de maximumtemperatuur van de kabelleider geen 250°C. overschrijden. Wanneer het leggen van kabels, zou de omgevingstemperatuur niet lager moeten zijn dan 0°C.
2. De buigende straal van de kabel:
Enig-kernkabel: niet gepantserde kabel 20D, gepantserde kabel 15D
Kernkabel: unarmored kabel 15D, gepantserde kabel 12D.
Opmerkingen: D vertegenwoordigt de daadwerkelijke buitendiameter van de kabel
