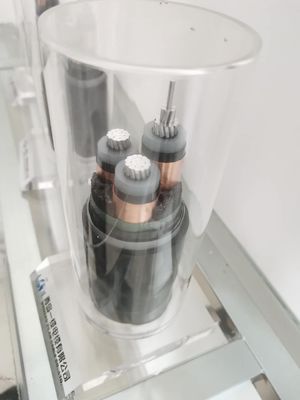

Xlpe geïsoleerde pvc in de schede gestoken van de het staaldraad van de staalband gepantserde de machtskabel
1. XLPE-kabelnorm:
Volgens GB12706 (gelijkwaardig aan IEC60502), kan het ook overeenkomstig de normen van ASTM, van BS, van DIN en AS/NZS-of andere vereisten worden uitgevoerd.
2. Nominale spanning van XLPE-kabel:
0.6 / 1KV 6/10KV; 8.7/15KV; 12/20KV; 18/20KV; 21/35KV; 6/35KV
3 . Fysieke en Elektrokenmerken
| No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
| dwars-seconde. | dikte | dikte | ong. | ong. | |||
| Nominaal | |||||||
| Fase | Neutraal | waarde | |||||
| mm ² | mm | mm | mm | mm | kg/km | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |

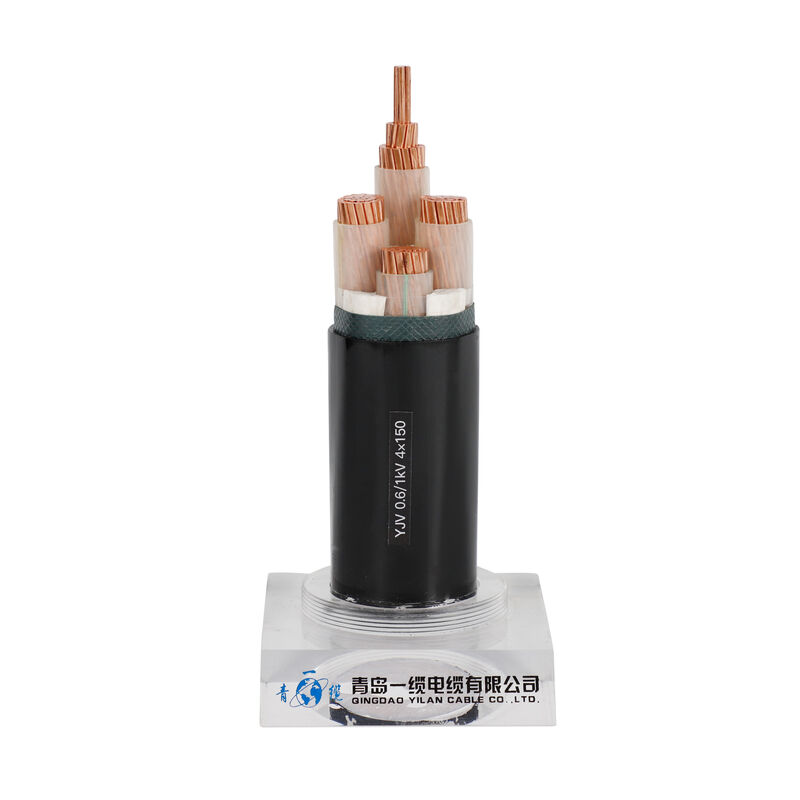

4. De structuur van XLPE-kabel:
Leider: koper of aluminium
Isolatie: XLPE
Binnenschede: Pvc of PE
Pantser: gegalvaniseerde staalstrook, gegalvaniseerde staaldraad
Buitenschede: Pvc of PE
Nr. Aantal kabeldwarsdoorsneden: 1 kern (enige kern), 2 kernen (dubbele kern), 3 kernen, 4 kernen (4 kernen met gelijk gebied in dwarsdoorsnede of 3 gelijke gebieden in dwarsdoorsnede + 1 neutrale kern met klein gebied in dwarsdoorsnede), Kern 5 (boort gelijk gebied 5 3 in dwarsdoorsnede + 2 klein-gebieds neutrale kernen of 4 gelijke gebieden uit in dwarsdoorsnede + 1 klein-gebieds neutrale kern. Wij verstrekken gepantserd en unarmored types voor de bovengenoemde kabels.
Het kan ook volgens klantenvereisten worden gemaakt.
5 . Voordeel:
Één soort. Uitstekende elektrische en mechanische eigenschappen
b. Beste weerstand tegen chemische corrosie en het thermische verouderen, milieuspanning en vlamvertraging
C. eenvoudige makkelijk te gebruiken structuur,
d. Verminder uitgave
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
