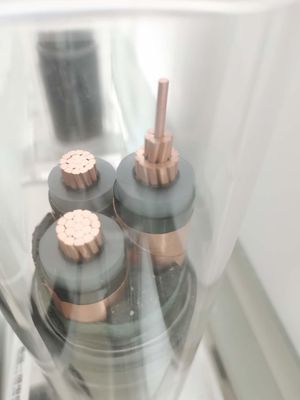

De geïsoleerde kabel van UHV XLPE

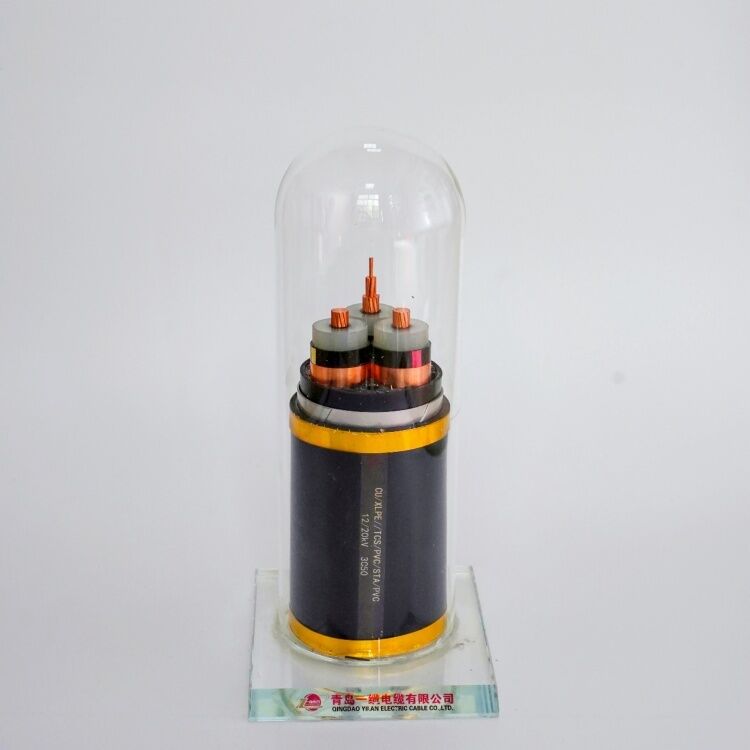

XLPE geïsoleerde kabel
Het basismateriaal van XLPE is polyethyleen, dat chemisch in cross-linked polyethyleen (XLPE) door de het cross-linking reactie van organische peroxyden wordt omgezet. De het cross-linking methode van polyethyleen werd ontwikkeld in de Verenigde Staten in de jaren '50 en is onophoudelijk ontwikkeld om op hogere voltages sindsdien worden toegepast. De hogere voltages worden meer en meer vereist, en de kabels van 500kV zijn XLPE op de markt gebracht
Fysieke en Elektrokenmerken
| No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
| dwars-seconde. | dikte | dikte | ong. | ong. | |||
| Nominaal | |||||||
| Fase | Neutraal | waarde | |||||
| mm ² | mm | mm | mm | mm | kg/km | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Leidertype
Momenteel, zijn het koper (Cu) en het aluminium (Al) de belangrijkste materialen voor XLPE-leiders.
(1) koper (Cu)
De koper (Cu) leider heeft elektrokenmerken, werkbaarheid en economische voordelen vooruitgegaan. Daarom worden zij gebruikt in de meeste ondergrondse leidermaterialen. Het is opmerkend de moeite waard dat de zuiverheid van elektrolytisch koper 99.96%~99.86% moet bereiken.
(2) aluminium (Al)
Aangezien het aluminium over één derdeaansteker dan koper is, is het gemakkelijker te behandelen. Zijn geleidingsvermogen is over tweederden van koper, maar het is economischer. wegens deze kenmerken, Al is het wijdst gebruikte materiaal na koper.
Voordelen van XLPE
De plastic isolatiematerialen hebben de voordelen van uitstekende isolatieeigenschappen, gemakkelijke bedrading, verbinding en onderhoud, zodat worden zij wijd gebruikt in gevorderde landen. wegens de ontwikkeling van het cross-linking van technologie, kunnen de XLPE geïsoleerde kabels op hogere voltages worden toegepast. Onlangs, XLPE-hebben de kabels volledig VAN kabels vervangen. De voordelen van XLPE zijn zijn lichtgewicht, thermische kenmerken, lage bedradingskosten en lage materiële kosten.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
