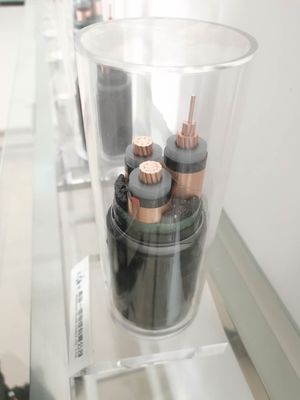

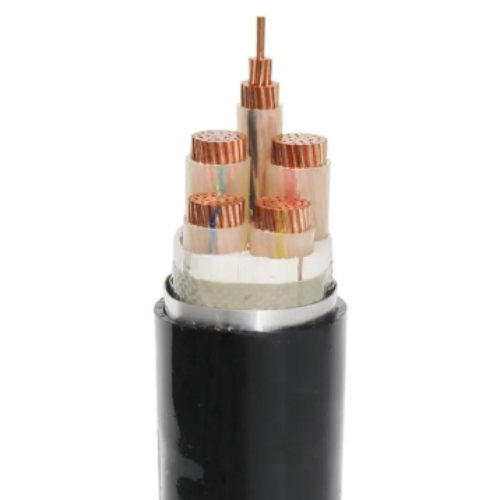

3-kern koperkern XLPE geïsoleerde stroomkabel

Voor PVC- of XLPE-geïsoleerde of transmissielijnen zonder isolatoren of neutrale draden kunnen de fasedraden AAC of AAAC of ACSR of koper zijn.
voor geïsoleerde bovenkabels van PVC of XLPE met meerdere kernen, met of zonder Messenger- of neutrale geleiders en met of zonder geleiders voor straatverlichting, fasegeleiders en straatverlichting
De geleider is AAC met PVC-isolatie, terwijl de boodschapper of neutrale geleider overdrachtslijn
Het is AAAC of ACSR met of zonder PVC-isolatie (XLPE).
standaard:
DIN VDE 0276 Deel 620 -622
HD 620 S1

3 kernkoperkern XLPE-geïsoleerde voedingskabel

Structuur:

1) Dirigent:
Leider: conform IEC 60228
Type 2 / VDE 0276 Type 2 gecompacteerde ronde koperen of aluminium ronde geleiders.
Waterblokkering
Om te voorkomen dat water door de kabel gaat tijdens opslag, behandeling, installatie en
Operatieproces
Midden

geleider 3-kern koperkern XLPE geïsoleerde voedingskabel

2) Geleiderbescherming:
De geleiderbeschermingslaag bestaat uit een niet-metaal halfgeleidende samengestelde geëxtrudeerde laag, die stevig is gebonden aan de isolatielaag om alle luchtleegten uit te sluiten.
Minimale dikte
Het is 0,3 mm bij 90°C en de maximale volumeweerstand is 500 Ohm-m.

3) Isolatie:

De isolatie is gemaakt van 2XL1 XLPE geextrudeerd composietmateriaal volgens DIN VDE 0207 deel 22 en HD 620.1
Met
Hoge mate van kruisverbinding, geen verontreinigende stoffen, geen poriën en hittebestandheid door middel van droogharding.

3 kernkoperkern XLPE-geïsoleerde voedingskabel

4) Isolatiebescherming:

De isolerende afschermingslaag bestaat uit een niet-metalen, halfgeleidende geextrudeerde verbinding die op de isolerende laag wordt geextrudeerd.De geëxtrudeerde halfgeleiderlaag moet bestaan uit een kleefmiddel of koud-pelleerbare halfgeleiderverbinding die kan worden verwijderd voor binding of beëindiging.De minimumdikte is 0,3 mm.
,
De maximale volumeweerstand bij 90°C bedraagt 500 ohm.
Laat de lucht weg.

Leegte en gemakkelijk met de hand op het terrein af te schillen.

3 kernkoperkern XLPE-geïsoleerde voedingskabel

5) geleidend
Waterblokkerende laag: de isolerende afschermingslaag kan gebruikmaken van halfgeleidend weerstandswater
Met een deksel breidt de tape zich uit onder invloed van watervocht om de waterdichtheid langs de lengte te waarborgen.

6) Metalen afschermingslaag: koperen band afschermingslaag of koperdraad afschermingslaag (CTS / CWS)
De koperdraad moet worden gebruikt op de geleidende waterlaag met een diameter van minimaal 0,5 mm.
Vervolgens spiraalrol een koperen tape met een minimum dikte van 0,1 mm op de koperdraad
De totale dwarsdoorsnede van de metalen afschermingslaag is weergegeven in tabel 2.
Bij een maximale temperatuur van 160°C kan de afschermingslaag gedurende één seconde een grondfoutstroom van 1000 A weerstaan.
Zoals in de figuur wordt weergegeven, voldoet de minimale dwarsdoorsnede van concentrische geleiders aan DIN VDE 0273 en 0276.

7) Isolatielaag/
De draadnetten kunnen worden bedekt met een niet-geleidende waterblokkerende tape, die zich onder invloed van watervocht zal uitbreiden om ervoor te zorgen dat
Verticaal
Waterdichtheid.

3 kernkoperkern XLPE-geïsoleerde voedingskabel

8) Isolatiehuls (voor gepantserde kabels):
De isolatiehuls bevat een laag van geëxtrudeerd PVC, PE of LSZH, die onder het pantser wordt aangebracht.

9) Pantsering (voor pantserkabels): pantsering omvat: enkelkern: aluminium pantsering (AWA)
Multi-kern: staaldraadverzorging (SWA) of staaldraadbandverzorging (STA)
(1) De dubbele laag gegalvaniseerde staalstrook wordt spiraalvormig aangebracht op een passende interne overlappende wijze.
Geperst
Scheid de schede.

(2) De gegalvaniseerde vlakke staaldraad met een dikte van 0,8 mm spiraalvormig bekleden
Op het oppervlak van de schede,
De dekking is ten minste 90%, dan de gegalvaniseerde stalen band met een nominale dikte van 0,3 mm
Spiraalrol met een dekking van 50% om het oppervlak van de vlakke draad te bedekken.

10) Buitenmantel:
De gehele omhulsel bevat een laag van geëxtrudeerde PE-verbinding DMP2 volgens HD620.1 en 2YM3-typen
Volgens DIN

Productenummer:
vv, vv22, YJV, YJV22 1, 1-5
kern van zuiver koperen geleider
2Isolatie van PVC, ook indien voorzien van een stalen beveiliging, met PVC-schild
3Hoogwaardige, ISO 9001, CCC, CE, ROHS-certificering
4- We leveren OEM-diensten.
1. zal worden geproduceerd in overeenstemming met de Chinese nationale norm GB/T12706.2-12706.3 gelijkwaardig aan IEC 60502
XLPE-stroomkabel. 2

Toepassing

Dit product is geschikt voor stroomtransmissie- en distributielijnen met een nominale spanning van 6/6kV tot 26/35kV.het kan worden gebruikt voor lucht- en ondergrondse leggen.
