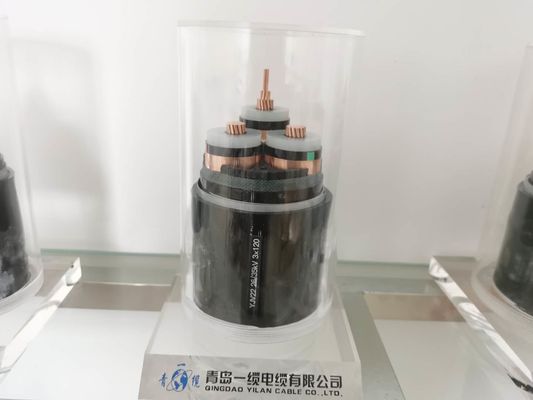

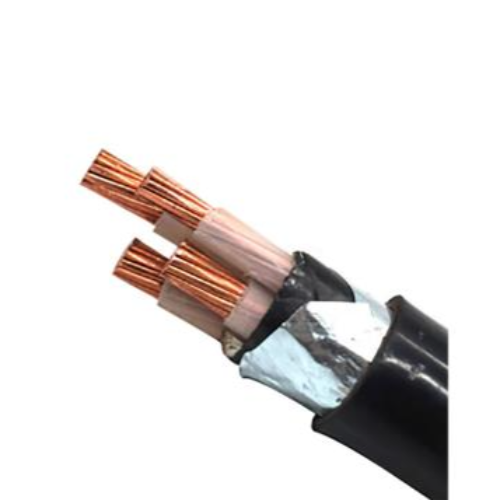

de geïsoleerde kabel van 90c 4cx50mm2 XLPE
XLPE-kabel
XLPE isoleerde op zwaar werk berekende kabels werd geïntroduceerd wereldwijd in de medio-jaren '60. Deze kabels overwinnen de beperkingen van pvc isoleerden kabels, zoals thermische degradatie, slechte vochtbestendigheid en thermoplasticity
Fysieke en Elektrokenmerken
No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
dwars-seconde. | dikte | dikte | ong. | ong. | |||
Nominaal | |||||||
Fase | Neutraal | waarde | |||||
mm ² | mm | mm | mm | mm | kg/km | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Toepassing
Gebruikt in plaatsen waar wordt er een risico van brand, zoals hotels, de ziekenhuizen, winkelcentra, elektrische centrales, informatietechnologie centra, en plaatsen zijn waar de mensen door spoorwegsystemen en waardevol materiaal worden vervoerd opgeslagen. Deze kabels leiden geen vlammen tijdens brand, veroorzaken geen hoge rookconcentraties, en leiden tot geen corrosief milieu, zodat kunnen zij betere bescherming bieden. Kan, uiterlijk of ondergronds zonder mechanische spanning intern worden gebruikt.
Vergeleken met pvc geïsoleerde kabels, hebben de XLPE geïsoleerde kabels de volgende voordelen:
Technische voordelen:
De geschatte stroom is hoger en de kort:sluitenclassificatie is hoger. Het is 1,2 keer dat van pvc.
Thermoset.
De isolatieweerstand is 1000 keer hoger dan dat van pvc-kabels.
Hogere vochtbestendigheid.
Betere weerstand tegen schommelingsstroom.
Laag diëlektrisch verlies.
Betere chemische weerstand.
Langere levensduur.
Vrij hoge kabel werkende temperatuur van 90°C en kortsluitingtemperatuur van 250°C
Bedrijfsvoordelen:
wegens de kleine diameter van de kabel en zwaardere weight*, worden de het leggen kosten gedrukt.
De lagere installatiekosten, omdat de diameter van de kabel vrij klein is en de buigende die straal klein is, zodat de ruimte voor het leggen van de kabel wordt vereist zijn klein.
** Vergeleken met pvc geïsoleerde kabels, kan een kleinere kabel worden gebruikt.
