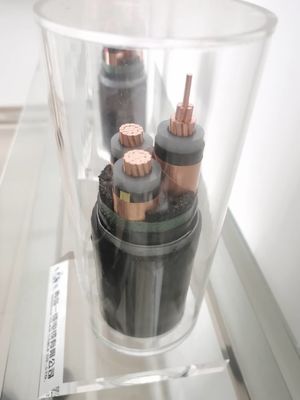

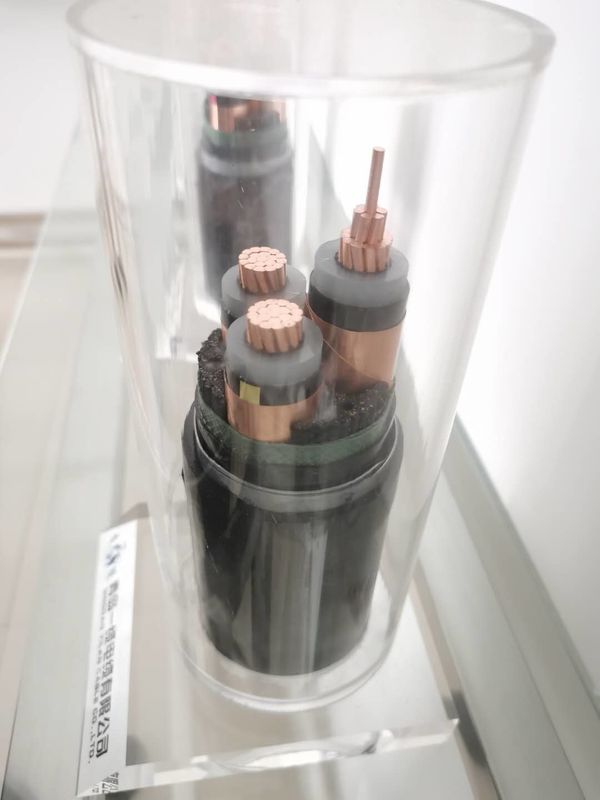

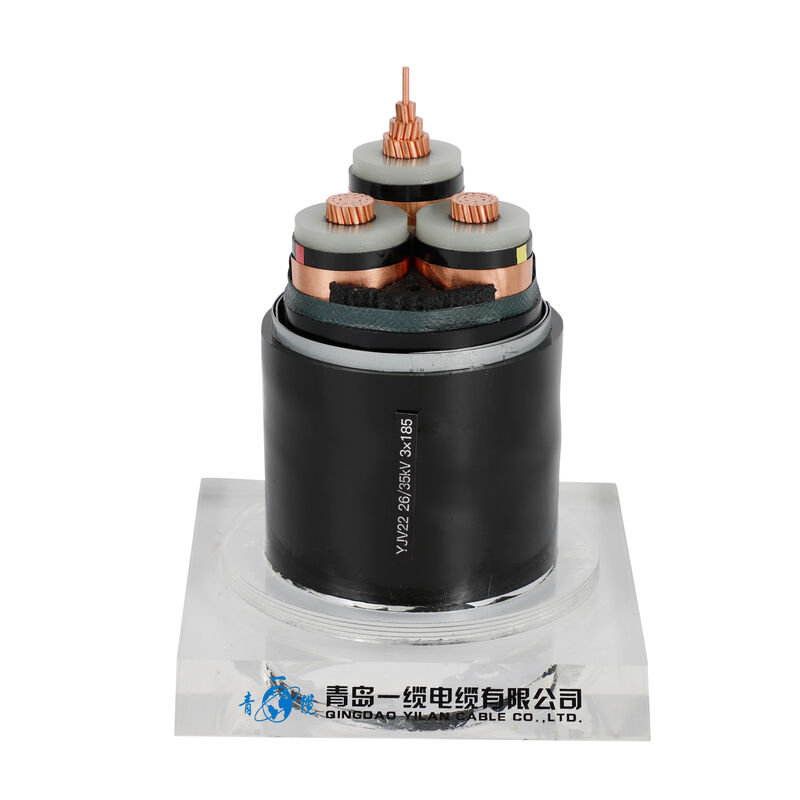

XLPE-geïsoleerde PVC-kabel
Korte introductie van de XLPE-geïsoleerde voedingskabel
Sinds de jaren zestig heeft China geïsoleerde elektriciteitskabels vervangen met hun uitstekende elektrische prestaties, goede overbelasting, hoge spanning, grote transmissiecapaciteit, licht gewicht, geen vallimiet,en verticale legkenmerken, en heeft aanzienlijke vooruitgang geboekt op het gebied van XLPE-kabels.XLPE-kabel kan niet alleen op grote schaal worden gebruikt in het laag- en middenspanningsbereik van 35 KV en lagerIn sommige ontwikkelde industrielanden zijn bovendien 500 KV ultrahoge spanning XLPE-kabels geopend.
Fysieke en elektrische kenmerken
| Aantal kernen x | Isolatie | Schil | Buitenste Ø | gewicht | Stroomwaarden in de lucht 30°C | Stroomwaarde 20 °C | |
| cross-sec. | dikte | dikte | ca. | ca. | |||
| Nominale | |||||||
| Fase | Neutraal | waarde | |||||
| mm2 | mm | mm | mm | mm | in kg / km | Een | Een |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Selectie van de nominale spanning van de kabel:
De nominale spanning van de kabel moet geschikt zijn voor de systeemspanning en de gebruiksomstandigheden van de gebruikte kabel, uitgedrukt in U0 / U (Um), die allemaal effectieve waarden zijn en de eenheid KV is.
U0-de nominale spanning tussen de geleider van het kabeldesign en de afschermingslaag of metalen omhulsel.
U ---De nominale industriële frequentiespanning tussen geleiders die bij het ontwerp van kabels wordt gebruikt.
Um-de maximale spanning van de apparatuur (de maximale gebruikte spanning of de maximale waarde van het apparatsysteem).
Verschil tussen XLPE-kabel en PVC-kabel
Het belangrijkste verschil:
1De maximale werktemperatuur van de geleider: XLPE-kabel heeft een hogere nominale stroom en een langere levensduur dan PVC-kabel.terwijl XLPE 90 graden Celsius is.
2. De hoogste temperatuur bij kortsluiting (duur minder dan 5 seconden): bij kortsluiting is de PVC-geïsoleerde kabel 160 graden Celsius,en het door elkaar gebonden polyethyleen is 250 graden Celsius.
3In vergelijking met PVC is de vochtbestandheid 100 keer hoger.
4. Levensduur: XLPE-geïsoleerde kabels zijn over het algemeen langer dan PVC-geïsoleerde kabels.
5Prijs: Over het algemeen is de prijs van XLPE-geïsoleerde kabels hoger dan die van PVC-geïsoleerde kabels.
6Waterdichte prestaties in de toepassingsomgeving: PVC-geïsoleerde kabels zijn beter dan XLPE-geïsoleerde kabels.
7- milieubescherming: omdat XLPE geen chloor bevat en na verbranding giftig gas vrijkomt, zijn XLPE-geïsoleerde kabels milieuvriendelijker dan PVC-geïsoleerde kabels.
Het belangrijkste verschil tussen de twee is dat XLPE kan worden gebruikt voor hoogspannings- en laagspanningstoepassingen.PVC isolatie kan niet tegen die druk., wat betekent dat het alleen geschikt is voor toepassingen met een lage spanning.
|
|
