220KV kabel van de transmissie de waterdichte XLPE macht
XLPE-kabel

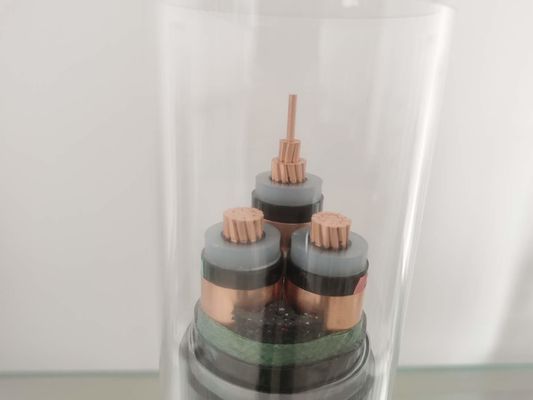

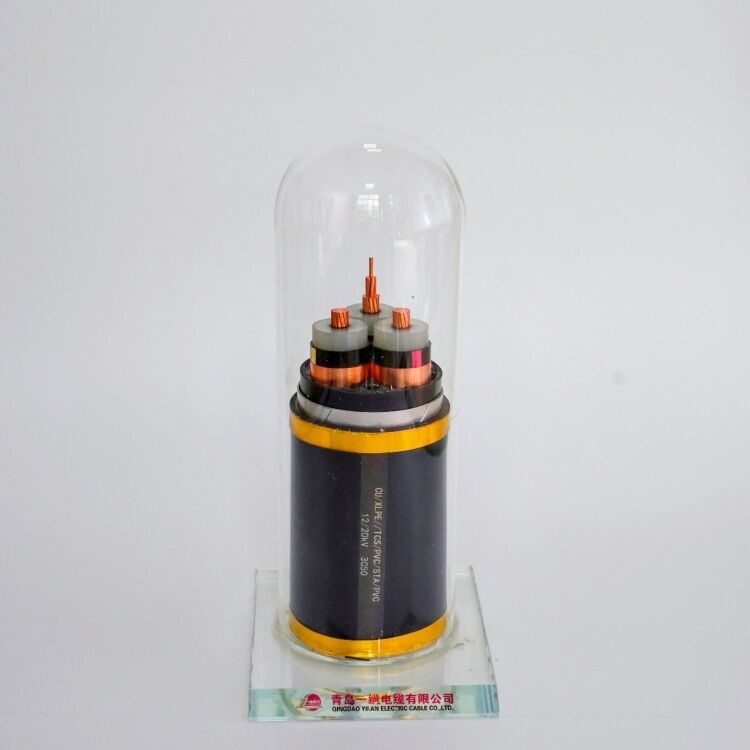

XLPE-de kabel verwijst naar een cross-linked polyethyleen geïsoleerde gepantserde kabel van de aluminiumkern. In de XLPE-kabel, wordt de aluminiumstreng eerst beschermd in de vorm van semi-geleidende uitdrijving. De aluminiumstreng kan een vlotte leideroppervlakte verstrekken en een holte verhinderen op de leideroppervlakte zich te vormen wanneer de kabel wordt gebogen. De schildleider is geïsoleerd met uitgedreven XLPE-samenstelling. De het isoleren laag wordt verder beschermd met een non-metal halfgeleider materiële laag, en een niet-magnetische laag van de metaalbeveiliging in de vorm van koper of aluminiumband wordt daarop toegepast. Als het een multi-core kabel is, zet de kerndraad samen met een geschikte vuller in het hiaat en verpak het met pvc-band of uitgedreven pvc. Voor mechanische bescherming, worden het de niet-magnetische aluminiumdraad/de band/het bandpantser voor enig-kernkabels en pantser van de staaldraad voor multi-core kabels verstrekt op de binnenschede. Drijf een laag van PVC/PE als buitenjasje, gewoonlijk met de achterkleur uit om vochtigheid te verhinderen binnen te gaan.
Fysieke en Elektrokenmerken
No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
dwars-seconde. | dikte | dikte | ong. | ong. | |||
Nominaal | |||||||
Fase | Neutraal | waarde | |||||
mm ² | mm | mm | mm | mm | kg/km | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE-de isolatie van de machtskabel wordt gemaakt van XLPE (cross-linked polyethyleen) geschat bij 90 o C.
Leider: vlakke ronde, samengeperste vastgelopen aluminiumdraad of high-purity koper overeenkomstig CEI 60228 niveau 2.
Buitenschede: Vrij pvc of LSOH-Laag rook en halogeen
Nominale spanning: middelgroot en laag voltage
Uitvoerende norm: vervaardigd volgens GB/T12706-2002-norm (zelfde zoals IEC60502).
Pantser: gegalvaniseerde staaldraad of staalband.
Toepassing
XLPE-de kabels zijn geschikt voor 132 kV algemene hoogspannings en ultrahoogspanningstoepassingen. De kabel kan voor lange kabelwegen in transmissie met hoog voltage worden gebruikt, waar het diëlektrische verlies een belangrijke rol speelt. Vergeleken met andere kabels met hoog voltage, is deze kabel licht in gewicht, zodat kan het gemakkelijk worden uitgerekt. Aangezien er nooit om het even welke migratie van olie van de isolatie is, kan het voor geneigde of verticale verrichting zonder aarzeling worden geïnstalleerd. XLPE-het isolatiemateriaal heeft uiterst hoge vochtbestendigheid, zodat worden geen speciale voorzorgsmaatregelen gevergd wanneer het verbinden en het eindigen. De verbinding van XLPE-kabels vergt minder tijd dan een andere traditionele kabels van gelijkaardige rang. Deze kabels kunnen veilig in om het even welke trillingslay-out, zoals bruggen worden gebruikt. Deze kabels hebben betere weerstand tegen ondergronds water, chemische producten, olie en corrosieve fluoridezouten. Deze hebben geen brandgevaar. Deze kabels zijn minder naar voren gebogen aan mislukking toe te schrijven aan het verouderen en hebben een langere levensduur.
