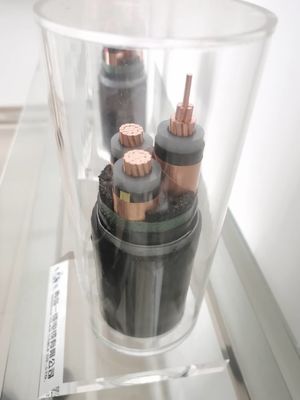

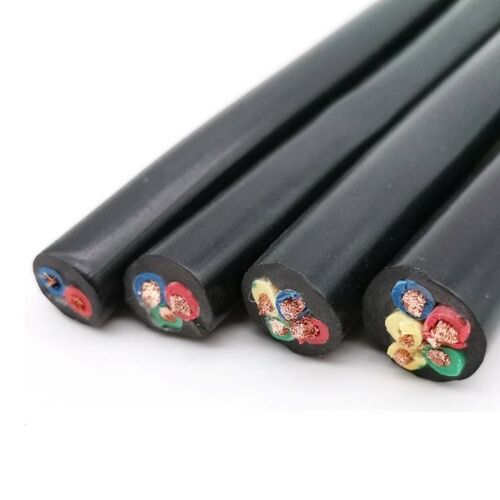

geïsoleerde het water bestand kabel van 220kV XLPE
Technische gegevens
Maximumleidertemperatuur: onder normaal (90℃), conditioneren de noodsituatie (130℃) of het kort:sluiten het overschrijden van geen 5 s (250℃).
Minimum omgevingstemperatuur: Als de omgevingstemperatuur lager is dan 0℃, zou de kabel moeten worden voorverwarmd
Minimum buigende straal: 20 (D + D) ± 5%
1. Leider:
1.1 compacte cirkeldieleider, uit verscheidene lagen van concentrische spiraalvormige winding wordt samengesteld.
1.2 gesegmenteerde leiders. De leiders bestaan uit veelvoudige gesegmenteerde die leiders samen worden geassembleerd om een cilindrische kern te vormen.
2. De laag van de halfgeleiderbeveiliging op de leider:
om elektrisch veld concentratie te verhinderen, is er een ultra-vlotte halfgeleiderxlpe interface tussen de leider en de het isoleren laag.
3. XLPE-isolatie:
Wanneer het werken onder hoogspanning, isoleert de het isoleren laag de beveiligingslaag van de beveiligingslaag die bij grondpotentieel werken. Het isolerende materiaal moet het elektrische veld onder geschatte en voorbijgaande exploitatievoorwaarden kunnen weerstaan.
4. De laag van de halfgeleiderbeveiliging op de het isoleren laag:
Deze laag heeft dezelfde functie zoals het leiderschild: het geleidelijk aan overgangen van een isolerend middel met een non-zero elektrisch gebied aan een geleidend middel met een nul elektrisch gebied (hier, het schild van de metaalkabel).
5. Het metaalscherm:
Het longitudinale gelaste golfaluminiumscherm
Kern: Kies uit
6. Schede:
VAN PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. Kernerkenning:
natuurlijk
8. Kabel die merken:
Het in reliëf maken of druk
9. Norm:
CEI 60840 CEI 62067 GB/T 11017 GB/T 18890
10. Toepassing:
Het wordt gebruikt voor de transmissielijn tussen de twee eenheden van het distributienetwerk, de generatoreenheid en de distributieeenheid, of de het transmissiepost of hulpkantoor.
11. Het leggen:
Luchtvervoer of directe begrafenis
Fysieke en Elektrokenmerken
| No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
| dwars-seconde. | dikte | dikte | ong. | ong. | |||
| Nominaal | |||||||
| Fase | Neutraal | waarde | |||||
| mm ² | mm | mm | mm | mm | kg/km | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE-de isolatie van de machtskabel wordt gemaakt van XLPE (cross-linked polyethyleen) geschat bij 90 o C.
Leider: vlakke ronde, samengeperste vastgelopen aluminiumdraad of high-purity koper overeenkomstig CEI 60228 niveau 2.
Buitenschede: Vrij pvc of LSOH-Laag rook en halogeen
Nominale spanning: middelgroot en laag voltage
Uitvoerende norm: vervaardigd volgens GB/T12706-2002-norm (zelfde zoals IEC60502).
Pantser: gegalvaniseerde staaldraad of staalband.
Bouw
Leider: Onthard koper of ingeblikt koper
Ronde stevige CEI 60228 Klasse 1 van de koperdraad (AANGAANDE) -
Rond vastgelopen CEI 60228 Klasse 2 van de koperdraad (RM)
- Sector-vormige verdraaide CEI 60228 Klasse 2 van de koperdraad (SM) -
Ronde flexibele CEI 60228 niveau 5 van de koperdraad
De laag van de leiderbeveiliging: semi-geleidende band of semi-geleidende uitdrijving
Isolatielaag: XLPE
De laag van de isolatiebeveiliging: semi-geleidende band of semi-geleidende uitdrijving or/and koperband
Binnendekking: verpakt of uitgedreven vuller en band
Metaalpantser: gegalvaniseerde staalband (STA) of gegalvaniseerde staaldraad (SWA)
Schede: Pvc of PE
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
