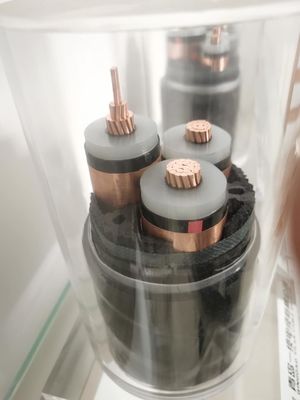

XLPE Geïsoleerde Electric Power-Kabels
XLPE Geïsoleerde Kabeltoepassing
De XLPE geïsoleerde machtskabels zijn geschikt voor machtstransmissie en distributiesystemen met een nominale spanning tot 15kV. Voor vaste installatie in openlucht, wordt het begraven direct in de kabeltrog. Van de staalband kunnen de gepantserde (STA) kabels mechanische krachten weerstaan maar kunnen geen grote trekkrachten weerstaan. Kunnen de staal gepantserde (SWA) kabels mechanische krachten en trekkrachten weerstaan.
Nominale spanning: 0,6/1kV, 1,8/3kV, 3,6/6kV, 6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV
Fysieke en Elektrokenmerken
No.cores x | Isolatie | Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
dwars-seconde. | dikte | dikte | ong. | ong. | |||
Nominaal | |||||||
Fase | Neutraal | waarde | |||||
mm ² | mm | mm | mm | mm | kg/km | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Uitstekende elektro en fysiek bezit-minder elektrotransmissieverlies en energie - besparing.
De capaciteit om grote huidig-hogere werkende temperatuur te dragen.
Hogere sterkte en stabiliteit-weerstand tegen thermische en thermische misvorming, spanning die barsten verouderen.
Gemakkelijk aan installeren-geen beperkingen van de lijnlay-out, geen terrein of hoogtebeperkingen.
Onderhoud-vrij-op aan 60 jaar van levensduur.
Ons voordeel
Materialen de van uitstekende kwaliteit van de gebruiks slechts XLPE isolatie.
De massaproduktie voorziet u van concurrerende prijzen.
De vrije steekproeven en OEM worden verstrekt.

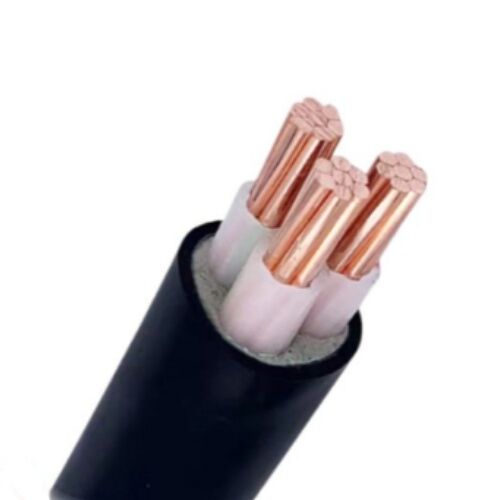

Bouw
Leider: Onthard koper of ingeblikt koper
Ronde stevige CEI 60228 Klasse 1 van de koperdraad (AANGAANDE) -
Rond vastgelopen CEI 60228 Klasse 2 van de koperdraad (RM)
- Sector-vormige verdraaide CEI 60228 Klasse 2 van de koperdraad (SM) -
Ronde flexibele CEI 60228 niveau 5 van de koperdraad
De laag van de leiderbeveiliging: semi-geleidende band of semi-geleidende uitdrijving
Isolatielaag: XLPE
De laag van de isolatiebeveiliging: semi-geleidende band of semi-geleidende uitdrijving or/and koperband
Binnendekking: verpakt of uitgedreven vuller en band
Metaalpantser: gegalvaniseerde staalband (STA) of gegalvaniseerde staaldraad (SWA)
Schede: Pvc of PE
