| MOQ: | Overeen te komen |
| Prijs: | negotiable |
| Standard Packaging: | Ijzer-houten Trommel of Gehele Houten Trommel |
| Delivery Period: | 8-15 dagen |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km per maand |
Buiten chemische corrosiebestendige flexibele pantserkabel
Introductie van XLPE-geïsoleerde gepantserde stroomkabel
XLPE-stroomkabels worden gebruikt voor elektriciteitsoverdracht en -distributie in elektriciteitsoverdracht- en -distributiesystemen van 35 kV en lager.Het wordt veel gebruikt bij de volledige vervanging van met olie geïmpregneerde papiergeïsoleerde stroomkabels en de gedeeltelijke vervanging van PVC-geïsoleerde stroomkabels, met inbegrip van energie, bouw, mijnbouw, metallurgie, petrochemie en communicatie.
| Aantal kernen x | Isolatie | Schil | Buitenste Ø | gewicht | Stroomwaarden in de lucht 30°C | Stroomwaarde 20 °C | |
| cross-sec. | dikte | dikte | ca. | ca. | |||
| Nominale | |||||||
| Fase | Neutraal | waarde | |||||
| mm2 | mm | mm | mm | mm | in kg / km | Een | Een |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE-geïsoleerde pantserkabel standaard
Producten kunnen worden geproduceerd volgens onze fabrieksspecificaties, gelijkwaardig aan de IEC60502-norm.De fabriek kan ook speciale stroomkabels ontwerpen en produceren volgens andere normen die door klanten worden vereist.

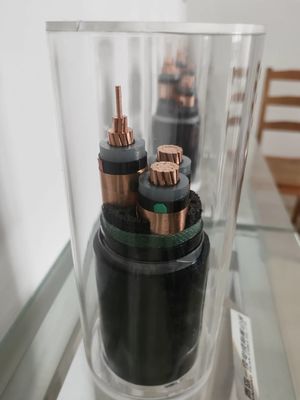

Structuur van XLPE-geïsoleerde pantserkabel
Leider: Oraal koper en aluminium kunnen een meerstrengige geleider vormen.
Isolatie: De geleider is geïsoleerd met een laag geextrudeerd PE/PVE/XLPE/rubbermengsel.
Vulling: De geassembleerde kabel wordt gevuld met een laag PVC-compositmateriaal om de kloof tussen de kerndraden te vullen en de kabel rond te maken.
Armor: bestaat uit een eenlaagse gegalvaniseerde stalen draad van de juiste grootte.
Bescherm de buitenste laag van het gepantserde PVC-compositmateriaal.
Nominale spanning van XLPE-geïsoleerde pantserkabel
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Werktemperatuur van XLPE-geïsoleerde pantserkabel
Continu normale werking 90 keer, 130 keer onder noodoverbelasting, 250 keer onder kortsluiting
Nominale dwarsdoorsnede van xlpe-geïsoleerde pantserkabel
1.5 vierkante millimeter, 2,5 vierkante millimeter, 4 vierkante millimeter, 6 vierkante millimeter, 10 vierkante millimeter, 16 vierkante millimeter, 25 vierkante millimeter, 35 vierkante millimeter,50 vierkante millimeter, 70 vierkante mm,
95 vierkante millimeter, 120 vierkante millimeter, 150 vierkante millimeter, 185 vierkante millimeter, 240 vierkante millimeter, 300 vierkante millimeter 400 vierkante millimeter, 500 vierkante millimeter,630 vierkante mm, 800 vierkante millimeter
Productiebereik van stroomkabels
enkelkernkabel: van 1,5 mm2 tot 800 mm2,
Kabels met meerdere kernen: 1,5 tot 400 vierkante millimeter
|
|
