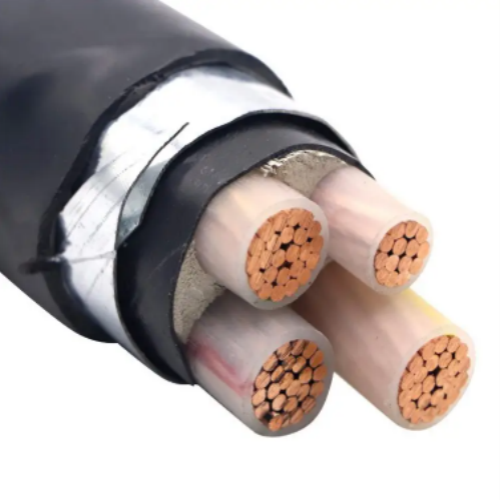

4-kern de Gegalvaniseerde Kabel van het Staal1×25mm2 Gepantserde Koper
XLPE Geïsoleerde Kabel
XLPE-de isolatie van de middelgrote kabels van de voltagemacht onder 30 kV met XLPE-isolatie heeft zeer goede elektrische, mechanische en thermische eigenschappen in middelgrote voltagenetwerken. Dit isolerende materiaal heeft uitstekende chemische weerstand en heeft ook koude weerstand. wegens diverse voordelen, heeft het XLPE-isolatietype zeer het traditionele traditionele document isolatietype op vele gebieden vervangen. XLPE isoleerde middelgrote voltagekabels wordt ontworpen om in de lengte waterdicht te zijn. Vergeleken met pvc en document hebben de geïsoleerde kabels, de XLPE geïsoleerde middelgrote kabels van de voltagemacht het voordeel van lage diëlektrische coëfficiënt. De goede prestaties van XLPE isoleerden kabels blijven constant over een lange temperatuurwaaier. Deze kabels kunnen op de grond, in de lucht of in pijpen worden gelegd.
Fysieke en Elektrokenmerken
No.cores x |
Isolatie |
Schede |
Buitenø |
gewicht |
Huidige classificaties in lucht 30℃ |
Huidige classificaties begraven 20℃ |
dwars-seconde. |
dikte |
dikte |
ong. |
ong. |
|
Nominaal |
Fase |
Neutraal |
waarde |
mm ² |
mm |
mm |
mm |
mm |
kg/km |
A |
A |
3×4+1×2.5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
3×6+1×4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
3×10+1×6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
3×35+1×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Bouw:
De vlam van de productnaam - vertrager MI kabelbttz/bttq/btly vuurvaste mineraal geïsoleerde kabel
Product standaard verdraaide het koperdraden van DIN VDE 0295 en van CEI 228 norm, GB5023.6-2012 en bedrijfnorm
Kern 1 2 3 4 5 3+1 3+2 4+1 Kernen
Beroepsleven <25years>
Type van leiderkoper, klasse 5
Materiaal van leider fijne bundels van zuurstofvrij Koper
Materiaal van isolatie minerale samenstelling (MgO)
Kleur van Rood/Wit/Blauw/Zwart/Groen/Gele kernisolatie (Facultatief)
Materiaal van het halogeen vrije Polyolefine van Schede lage smorke (LSZH/LSOH Portugal)
Voltage 600~1000 VOLTS
Voordeel neer aan diepten 500 mtrs
Sectie 0.25mm2~95.00mm2/AWG1~AWG14
Minimum indien buigende toegestane installtion van de straalkabel buigend straal niet minder dan 6 keer van kabel wideth
De pasgb/t18380.1-2001 test van de vlamweerstand en GB5023.6-2012
Geïsoleerd schedealuminium (AL)
Kabelinstallatie
Om schade te vermijden, zouden de XLPE geïsoleerde middelgrote kabels van de voltagemacht zorgvuldig moeten worden geplaatst en worden geïnstalleerd. Men moet ervoor zorgen dat de kabels niet over harde of scherpe randen worden getrokken. Het eind van de kabel moet worden verzegeld en waterdicht maken. Na het snijden van de lengte, moeten beide einden onmiddellijk worden verzegeld.
De geadviseerde installatiediepte is 60 tot 80 cm. De enig-kernkabels worden gewoonlijk geschikt in een trilobal of driehoekige vorm.
Voor installatie in buizen, zouden het effect van de hitteisolatie van het luchtruim tussen de kabel en de binnenmuur van de buis vooral moeten worden overwogen. De binnendiameter van de buis zou minstens 1,5 keer moeten zijn de diameter van de kabel.
