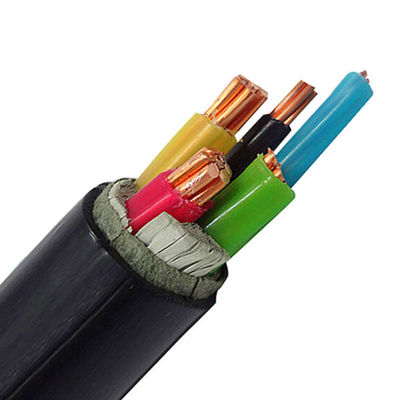

van de het Koperkern van 0.6/1kV 35mm Geïsoleerde de Machtskabel XLPE
Productomschrijving en toepassing
Een machtskabel is een component van één of meerdere elektroleiders, gewoonlijk vast samen met de volledige schede. Deze component wordt gebruikt om macht over te brengen. De machtskabels kunnen in gebouwen worden geïnstalleerd zoals permanente bedrading, begraven in de grond, boven lopend of naakt.
Gebruikt voor transmissie en distributie in 0.6/1kV aan de transmissie en de distributiesystemen van 8.7/15kV. Het wordt gewoonlijk gebruikt op stroom, bouw, mijnbouw, metallurgie, de petrochemische industrie en mededelingen en andere gebieden.
Fysieke en Elektrokenmerken
|
No.cores x
|
Isolatie
|
Schede
|
Buitenø
|
gewicht
|
Huidige classificaties in lucht 30℃
|
Huidige classificaties begraven 20℃
|
|
dwars-seconde.
|
dikte
|
dikte
|
ong.
|
ong.
|
|
|
Nominaal
|
|
Fase
|
Neutraal
|
waarde
|
|
mm ²
|
mm
|
mm
|
mm
|
mm
|
kg/km
|
A
|
A
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Toepassing:
Dit product is geschikt voor machtstransmissie en distributie met AC nominale spanning 0.6/1kv en het werk frequentie 50Hz.
De zwakstroommachtskabels worden gebruikt voor machtstransmissie en distributie in 1kV-machtstransmissie en distributiesystemen. Het wordt wijd gebruikt op stroom, mijnbouw, bouw, metallurgie, petrochemische stof en communicatie gebieden, en vervangt volledig in olie ondergedompelde papier-geïsoleerde machtskabels.
De XLPE geïsoleerde geïsoleerde de machtskabels van machtskabels XLPE hebben meer voordelen dan document geïsoleerde kabels en pvc geïsoleerde kabels. De cross-linked polyethyleenkabel heeft hoge elektrosterkte, mechanische sterkte, hoge het verouderen weerstand, chemische corrosieweerstand, milieuspanning, eenvoudige structuur, geschikt gebruik, en kan bij hoge temperaturen lange tijd worden gebruikt. Het kan zonder een dalingsbeperking worden geplaatst.
Voordelen van XLPE-kabel: XLPE-de kabel heeft een hogere het werk temperatuur op lange termijn en een grotere geschatte stroom, en onder hetzelfde milieu, kan de grootte (normale dwarsdoorsnede) van XLPE-kabel 1 of 2 zijn kleiner dan dat van pvc-kabel. Deze niet alleen verbeteren de kwaliteit en de prestaties van het product, maar ook verminderen de productiekost van de kabel. Gepantserde kabel
De gepantserde kabel van de staalband kan de mechanische eigenschappen van de kabel verbeteren, en de kabel kan externe mechanische druk weerstaan.
Het pantser van de staalriem/het pantser van de staalfolie, het pantser van de staaldraad/staaldraad armor/SWA. Gepantserd de kabelmodel van de staalband: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Werkende kenmerken
1) Het werk temperatuur
Het maximum - de toelaatbare ononderbroken het werk temperatuur van de leider zal geen 90℃ overschrijden
2) De temperatuur van leiderkort:sluiten
Moet geen 250 ℃ overschrijden. (De langste duur is 5 seconden)
3) Buigende straal:
Buigende straal van enig-kernkabel: 20D buigende straal van multi-core kabel: 15D
D = daadwerkelijke totale diameter van de kabel (mm)
4) Installatietemperatuur:
De minimuminstallatietemperatuur is 0°C.
Leggend voorwaarden en basisdieparameters worden gebruikt om de geschatte stroom te berekenen:
Het leggen van methode:
Omgevingstemperatuur in de lucht: 40℃ direct begraven: 25℃ grond thermische weerstand 1.0℃·m/W
De enige lay-out van de kernkabel: parallel (zij aan zij: 1D D = diameter)
