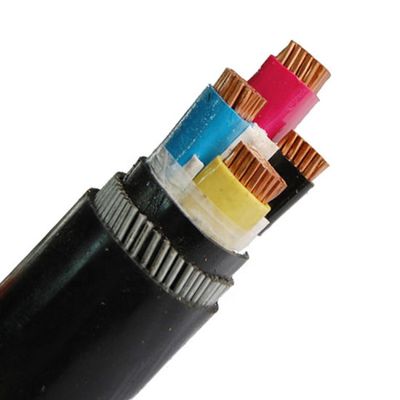

300mm2 XLPE geïsoleerde en PVC omhulde voedingskabel
Introductie van XLPE-kabel:
1. Gebruik van hoogspanningskabel
Hoogspanningskabels zijn geschikt voor de vaste installatie van stroomtransmissie- en distributielijnen met AC 50HZ en een nominale spanning van 66KV en lager voor stroomtransmissie.
2. Gebruiksfunctie
De maximale nominale temperatuur van de kabelgeleider is 90 °C
Tijdens de kortsluitingsperiode (de langste duur is niet langer dan 5s) mag de maximale temperatuur van de kabelgeleider niet hoger zijn dan 250 °C
De omgevingstemperatuur bij het leggen van kabels mag niet lager zijn dan 0 °C
Fysische en elektrische kenmerken
|
Aantal aders x
|
Isolatie
|
Omhulsel
|
Buiten Ø
|
gewicht
|
Stroomsterktes in lucht 30°C
|
Stroomsterktes ondergronds 20°C
|
|
dwarsdoorsnede.
|
dikte
|
dikte
|
ongeveer.
|
ongeveer.
|
|
|
Nominaal
|
|
Fase
|
Nul
|
waarde
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
A
|
A
|
|
3×4+1×2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3×6+1×4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3×10+1×6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3×16+1×10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3×25+1×16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Kenmerken en toepassingen van XLPE geïsoleerde voedingskabels:
De vernette polyethyleen geïsoleerde voedingskabel heeft de kenmerken van hoge mechanische sterkte, sterke weerstand tegen omgevingsstress, uitstekende elektrische prestaties en sterke stroomweerstand.
Chemische aantasting. Bovendien is het lichte en eenvoudige product gemakkelijk te gebruiken. Dit product is geschikt voor transmissie- en distributiesystemen met een nominale spanning van 0,6/1kv.
Het heeft de belangrijkste kenmerken van brandwerende kabels. De kabels zijn niet gemakkelijk te ontbranden of blijven slechts binnen een bepaald bereik branden. Het is geschikt voor energiecentrales, metrostations, tunnels, hoogbouw en grootschalige
Dicht gedistribueerde kabels in industriële en mijnbouwbedrijven, olievelden, kolenmijnen en andere plaatsen.
Technische prestaties van het netsnoer
1. De maximale temperatuurclassificatie van de PVC-geïsoleerde kabelgeleider is 70°C. Wanneer er kortsluiting optreedt (de langste duur is niet langer dan 5S), mag de geleidertemperatuur niet hoger zijn dan 160°C.
2. De maximale nominale temperatuur van de geleider van de XLPE-geïsoleerde kabel is 90°C, kortsluiting treedt op (de langste duur is niet langer dan 5S) en de geleidertemperatuur is niet hoger dan 250°C.
3. Bij het installeren van PVC-geïsoleerde of omhulde kabels mag de omgevingstemperatuur niet lager zijn dan 0°C.
4. Perfecte chemische stabiliteit, weerstand tegen zuren, logen, oliën en organische oplosmiddelen, en vlamvertragers.
Voordelen van voedingskabels.
1. Het neemt weinig ruimte in beslag. Het wordt meestal in de grond begraven of binnenshuis geplaatst. In greppels en tunnels.
De isolatieafstand tussen de lijnen is erg klein, er worden geen torens gebruikt, er wordt minder land ingenomen en er wordt in principe geen grondruimte ingenomen.
2. Hoge betrouwbaarheid. Beïnvloed door weersomstandigheden en de omgeving, is de transmissieprestatie stabiel en de betrouwbaarheid hoog.
3. Het biedt gunstigere voorwaarden voor de ontwikkeling van ultra-hoogspanning en grote capaciteit, zoals kabels met lage temperatuur en supergeleidende kabels.
4. Grote verdeelde capaciteit.
5. Minder onderhoudswerkzaamheden.
6. Het risico op elektrische schokken is laag.
