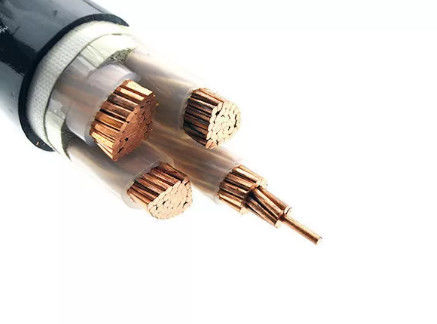

Energievoorzieningsxlpe Geïsoleerde Draad/Lichtgewicht Dwars Met elkaar verbonden Polyethyleenkabel

Energievoorzieningsxlpe Geïsoleerde Draad/Lichtgewicht Dwars Met elkaar verbonden Polyethyleenkabel

Toepassing

De machtskabels voor energievoorziening zijn ondergronds, binnen geïnstalleerd in openlucht, in, in kabelkanalen, krachtcentrales, residental verbindingen en straatverlichting evenals in abonneenetwerken, waar de mechanische schade niet moet worden verwacht.

Snelle details

-

– Nominale dwarsdoorsnede: 2X120 mm2

– Algemene diameter Ø ong.: 27,4 mm

– Netto gewicht ong.: 2617 kg/km

– Leider gelijkstroom bestand bij 20°C: 0,15 Ω/km

Elektrokenmerken

-

– Nominale spanning Uo/U (Um): 600/1000 V

– Maximum huidige classificatielucht 30°C: 431 A

– Maximum huidige classificatie begraven 20°C: 463 A

– Maximumgelijkstroom-weerstand, leider 20°C: 0.15Ω/km

– Testvoltage: 4000 V

Dimensionale kenmerken

-

– Nominale dwarsdoorsnede: 120 mm2

– Nr van Leiders: kies Kern 2 uit

– Isolatiedikte: 1.2mm

– de nominale waarde van de schededikte: 2,1 mm

– Maximum algemene diameter Ø: 27,4 mm

– Benaderend gewicht: 2617 kg/km

Gebruikskenmerken

-

– Maximum werkende temperatuur: 90 °C

– Kortsluitingtemperatuur: +250°C (max. 5 s van de kortsluitingduur)

– tijdens installatie tot -5°C

– Temperatuurwaaier: - 20 aan + 90 °C

– Minimum buigende straal: 15 x kabel Ø

Normen

-

Internationaal: CEI 60502-1
Nationaal: GB T 12706.1-2008

Bouwkenmerken

-
1. Leider
– Naakte koperen geleider, Klasse 2 aan CEI 60228

– Voor kleinere grootte, een stevige ronde leider, Klasse 1
2. Isolatie: XLPE-Samenstelling

3. Vuller: Pp-vuller
4. Buitenschede: Pvc-Samenstelling
5. Schedekleur: Zwart
