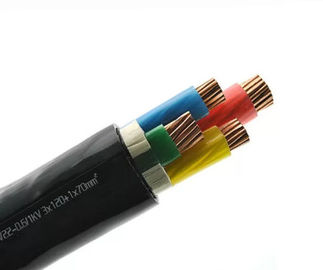

Binnen Koperen geleiderkabel, de Ondergrondse Kabel 2*35 Sq Mm van XLPE

Binnen Koperen geleiderkabel, de Ondergrondse Kabel 2*35 Sq Mm van XLPE

Toepassing

De machtskabels voor energievoorziening zijn ondergronds, binnen geïnstalleerd in openlucht, in, in kabelkanalen, krachtcentrales, residental verbindingen en straatverlichting evenals in abonneenetwerken, waar de mechanische schade niet moet worden verwacht.

Snelle details

-

– Nominale dwarsdoorsnede: 2X35 mm2

– Algemene diameter Ø ong.: 17.2mm

– Netto gewicht ong.: 968 kg/km

– Leider gelijkstroom bestand bij 20°C: 0,52 Ω/km

Elektrokenmerken

-

– Nominale spanning Uo/U (Um): 600/1000 V

– Maximum huidige classificatielucht 30°C: 185 A

– Maximum huidige classificatie begraven 20°C: 231 A

– Maximumgelijkstroom-weerstand, leider 20°C: 0.52Ω/km

– Testvoltage: 4000 V

Dimensionale kenmerken

-

– Nominale dwarsdoorsnede: 35 mm2

– Nr van Leiders: kies Kern 2 uit

– Isolatiedikte: 0.9mm

– de nominale waarde van de schededikte: 1,8 mm

– Maximum algemene diameter Ø: 17,2 mm

– Benaderend gewicht: 968 kg/km

Gebruikskenmerken

-

– Maximum werkende temperatuur: 90 °C

– Kortsluitingtemperatuur: +250°C (max. 5 s van de kortsluitingduur)

– tijdens installatie tot -5°C

– Temperatuurwaaier: - 20 aan + 90 °C

– Minimum buigende straal: 15 x kabel Ø

Normen

-

Internationaal: CEI 60502-1
Nationaal: GB T 12706.1-2008
