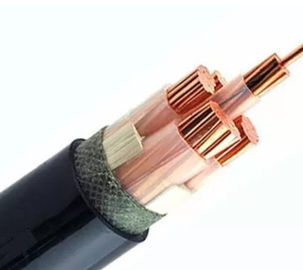

Pvc In de schede gestoken XLPE Geïsoleerde Kabel met Naakte Koperklasse 2 Leider
NORMEN
Internationaal: CEI 60502-1
Nationaal: GB T 12706.1-2008
BOUW:
1. LEIDER
– Naakte koperen geleider, Klasse 2 aan CEI 60228
2. ISOLATIE
– XLPE-Samenstelling
3. VULLER
– Pp-vuller
4.Wrapping band
In het geval van gepantserde kabel:
5. BINNENschede
– Pvc-Samenstelling
6. PANTSER
– Gegalvaniseerde Dubbele Staalband.
7. BUITENschede:
– Pvc-Samenstelling
Schedekleur:
– Zwarte
TOEPASSINGEN:
De machtskabels voor energievoorziening zijn ondergronds, binnen geïnstalleerd in openlucht, in, in kabelkanalen, krachtcentrales, residental verbindingen en straatverlichting evenals in abonneenetwerken, waar de mechanische schade niet moet worden verwacht.
Parameters
|
No.cores x dwars-seconde. |
Isolatie dikte |
Nominaal Schede dikte |
Buitenø ong. |
gewicht ong. |
Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
| Fase | Neutraal | ||||||
| mm ² | mm | mm | mm | mm | kg/km | A | A |
| 4×4+1×2.5 | 0,7 | 0,7 | 1.8 | 14.2 | 320 | 38 | 48 |
| 4×6+1×4.0 | 0,7 | 0,7 | 1.8 | 15.6 | 427 | 48 | 60 |
| 4×10+1×6.0 | 0,7 | 0,7 | 1.8 | 18.1 | 636 | 66 | 81 |
| 4×16+1×10 | 0,7 | 0,7 | 1.8 | 20.8 | 941 | 88 | 107 |
| 4×25+1×16 | 0,9 | 0,7 | 1.8 | 24.9 | 1441 | 118 | 137 |
| 4×35+1×16 | 0,9 | 0,7 | 1.8 | 27.1 | 1853 | 144 | 165 |
| 4×50+1×25 | 1.0 | 0,9 | 1.9 | 31.6 | 2616 | 177 | 196 |
| 4×70+1×35 | 1.1 | 0,9 | 2.1 | 36.5 | 3578 | 227 | 244 |
| 4×95+1×50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
| 4×120+1×70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
| 4×150+1×70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
| 4×185+1×95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
| 4×240+1×120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
| 4×300+1×150 | 1.8 | 1.4 | 3.1 | 70.0 | 14595 | 625 | 555 |
