Laag Voltage 0.6/1 kV 3+2 Kern XLPE isoleerde Kabel pvc In de schede gestoken Unarmoured & Gepantserd
TOEPASSINGEN:
De machtskabels voor energievoorziening zijn ondergronds, binnen geïnstalleerd in openlucht, in, in kabelkanalen, krachtcentrales, residental verbindingen en straatverlichting evenals in abonneenetwerken, waar de mechanische schade niet moet worden verwacht.

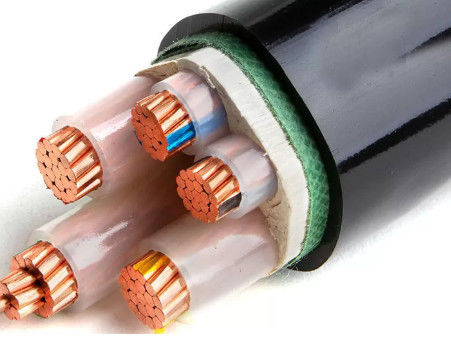

BOUW:
1. LEIDER
– Naakte koperen geleider, Klasse 2 aan CEI 60228
2. ISOLATIE
– XLPE-Samenstelling
3. VULLER
– Pp-vuller
4. VERPAKKENDE BAND
In het geval van gepantserde kabels:
5. BINNENschede
– Pvc-Samenstelling
6. PANTSER
– Gegalvaniseerde Dubbele Staalband.
7. BUITENschede:
– Pvc-Samenstelling
Schedekleur:
– Zwarte
Parameters
|
No.cores x |
Isolatie |
Schede |
Buitenø |
gewicht |
Huidige classificaties in lucht 30℃ |
Huidige classificaties begraven 20℃ |
|
|
Fase |
Neutraal |
||||||
|
mm ² |
mm |
mm |
mm |
mm |
kg/km |
A |
A |
|
3×4+2×2.5 |
0,7 |
0,7 |
1.8 |
12.7 |
302 |
37 |
47 |
|
3×6+2×4 |
0,7 |
0,7 |
1.8 |
13.9 |
404 |
47 |
60 |
|
3×10+2×6 |
0,7 |
0,7 |
1.8 |
16.1 |
592 |
64 |
81 |
|
3×16+2×10 |
0,7 |
0,7 |
1.8 |
18.6 |
879 |
85 |
106 |
|
3×25+2×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1338 |
113 |
137 |
|
3×35+2×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1650 |
139 |
164 |
|
3×50+2×25 |
1.0 |
0,9 |
1.8 |
27.7 |
2355 |
173 |
198 |
|
3×70+2×35 |
1.1 |
0,9 |
1.9 |
31.9 |
3211 |
222 |
246 |
|
3×95+2×50 |
1.1 |
1.0 |
2.1 |
36.2 |
4353 |
271 |
293 |
|
3×120+2×70 |
1.2 |
1.1 |
2.2 |
39.9 |
5566 |
318 |
334 |
|
3×150+2×70 |
1.4 |
1.1 |
2.3 |
45 |
6600 |
370 |
375 |
|
3×185+2×95 |
1.6 |
1.1 |
2.5 |
49.4 |
8264 |
427 |
422 |
|
3×240+2×120 |
1.7 |
1.2 |
2.7 |
54.9 |
10501 |
507 |
492 |
|
3×300+2×150 |
1.8 |
1.4 |
2.9 |
62.9 |
13044 |
599 |
560 |
