Middenspanning 18 / 30kv driekernige XLPE geïsoleerde vlamvertragende PVC-mantelvoedingskabel
Bouw

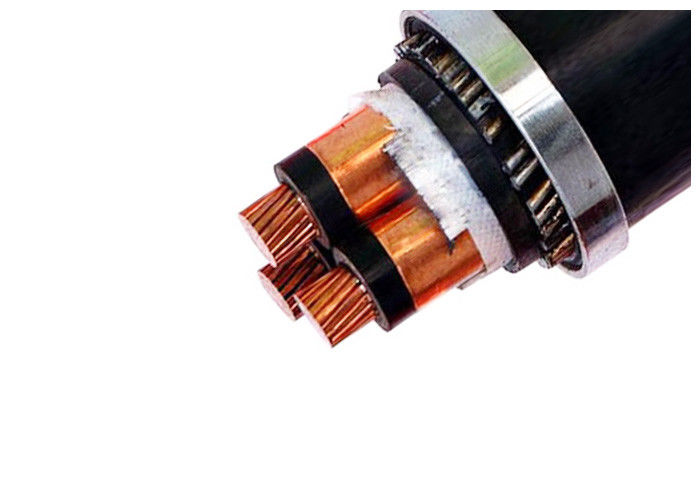

CU/XLPE/STW/PVC gepantserde elektrische kabel
- Ronde blanke koperen kern, soepel volgens IEC 60228
- Binnenkant halfgeleidend
- Kernisolatie XLPE
- Buitenste halfgeleidende laag
- Halfgeleidende tape
- Afscherming van kopertape
- Vulmiddel
- PVC binnenmantel
- Gegalvaniseerd staaldraadpantser (STW)
- PVC buitenmantel (FR-PVC)
Codenaam:
YJ: XLPE-isolatie
L: Aluminium geleider
V: PVC-mantel
32: Staaldraadpantsering - 3 kernen
22: Bepantsering met stalen tape - 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig
Sollicitatie
Gebruikt voor krachttransmissie- en distributielijnen met een spanning van 35 kV en lager.
Hoog- en middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.
| MV-voedingskabel (18v/30kv). |
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Aantal kern |
Leiderdoorsnedegebied (mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm |
| Cu-kern |
| YJV, N2XSY;PVC omhulde voedingskabel |
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel |
| Al Kern |
| YJLV, NA2XSY; PVC omhulde voedingskabel |
| YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel |
Standaard
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens:
Maximale geleidertemperatuur: onder normaal (90OC), noodgeval (130OC) of kortsluiting van maximaal 5 s (250℃).
Min. Omgevingstemp. 0OC, na installatie en alleen als de kabel zich in een vaste positie bevindt
Min. Buigradius: 15 x kabel buitendiameter voor enkele kern
12 x kabel buitendiameter voor meeraderig
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurbereik |
in beweging |
|
-5°C tot +70°C |
| |
vast |
|
-20°C tot +70°C |
| Bedrijfstemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
maximaal |
[sec] |
5 |
| Buigradius |
min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 60332-1-2 |
| Nom. Dwarsdoorsnede van de geleider |
Strengen Nr./Dia. Van Dirigent |
Isolatiedikte |
Dikte van de binnenmantel |
Dia. Van pantserdraad |
Schede dikte |
Ongeveer. O.D |
Ongeveer.
Gewicht
|
Max. DC-weerstand van geleider (20 ℃) |
Spanning AC testen |
Huidige beoordeling |
| mm2 |
st/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In lucht (A) |
In grond(A) |
| 3 × 50 |
10/2,52 |
8 |
1.8 |
3.15 |
3.5 |
80,0 |
9376 |
0,387 |
63 |
175 |
180 |
| 3 × 70 |
14/2,52 |
8 |
1.8 |
3.15 |
3.6 |
84,0 |
10426 |
0,268 |
63 |
220 |
220 |
| 3 × 95 |
19/2,52 |
8 |
1.8 |
3.15 |
3.7 |
87,0 |
11475 |
0,193 |
63 |
255 |
265 |
| 3 × 120 |
24/2.52 |
8 |
1.8 |
3.15 |
3.8 |
90,0 |
12598 |
0,153 |
63 |
290 |
300 |
| 3×150 |
30/2,52 |
8 |
1.8 |
3.15 |
3.9 |
93,0 |
13855 |
0,124 |
63 |
330 |
340 |
| 3×185 |
37/2,52 |
8 |
1.8 |
3.15 |
4.0 |
96,0 |
15233 |
0,0991 |
63 |
435 |
380 |
| 3×240 |
48/2,52 |
8 |
2.0 |
3.15 |
4.2 |
102,0 |
17481 |
0,0754 |
63 |
495 |
435 |
| 3×300 |
61/2,52 |
8 |
2.0 |
3.15 |
4.4 |
107,0 |
19731 |
0,0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2,97 |
8 |
2.0 |
3.15 |
4.6 |
114,0 |
23422 |
0,0470 |
63 |
640 |
520
|
