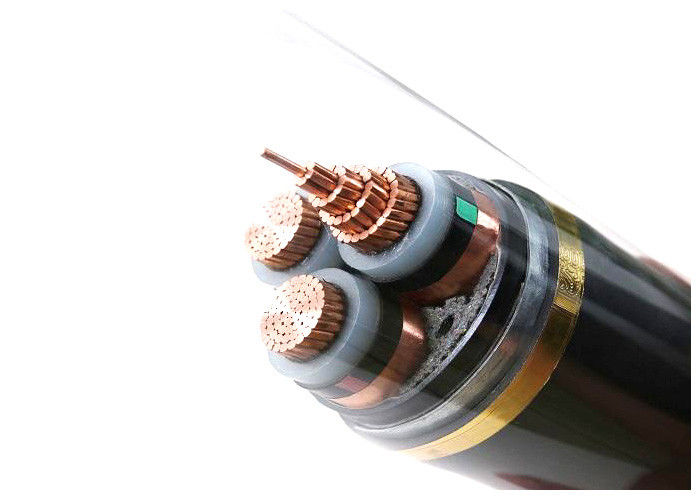

XLPE Geïsoleerde 3,6kV/6kV IEC60502-2 STA MV Elektriciteitskabel
Toepassing
Gebruik op schachten, water en grond die de grotere positieve druk kunnen dragen.Media Spanning XLPE Geïsoleerde stroomkabel wordt gebruikt voor het verzenden en distribueren van stroom in een stroomtransmissie- en distributiesysteem van 35 kV of lagerHet wordt over het algemeen toegepast op de gebieden, waaronder energie, bouw, mijnbouw, metallurgie, petrochemische industrie en communicatie in volledige vervanging van olie ondergedompeld papier geïsoleerde stroomkabel.
Vastgoed
Dit product is van toepassing op de elektriciteitstransmissie- en distributielijnen met een nominale wisselspanning ((U0/U) van 3,6 kV-26/36 kV-systeem.en bak) en grond ((rechtstreeks begraven, kabelgracht,pijp enz.) respectievelijk volgens het verschil in de beschermingslaagstructuur.
1.De hoogste toegestane werktemperatuur van de geleider voor langdurig werk is 90 graden.
2.In kortsluiting (max lange termijn is niet meer dan 5 seconden).
3.De kabel wordt gelegd zonder horizontale valgrens. De omgevingstemperatuur mag bij het leggen niet lager zijn dan 0 °C. Anders moet de kabel voorverwarmd worden.
4Uitstekende elektrische prestaties, chemische corrosiebestendigheid.
5.Ze kunnen een aanbevolen tractie weerstaan wanneer ze worden gelegd.Ze kunnen van buitenaf tractie weerstaan.Na verbranding is er weinig rook zonder halogeen.De verbranding van de kabel wordt vertraagd.
Bouw
| Conductor |
Compacte koperen geleider, klasse 2 volgens IEC 60228 |
| Circulaire vaste koperen geleider, klasse 1 volgens IEC 60228 |
| Flexible Stranded Copper Conductor, klasse 5 volgens IEC 60228 |
| Scherm van de geleider |
met een vermogen van niet meer dan 50 W |
| Isolatie |
XLPE ((verwant polyethyleen) |
| Isolatie scherm |
met een vermogen van niet meer dan 50 W |
| Metalen schild |
Koperen bandscherm of koperen draad en koperen band schild |
| Füllstof |
Füllstrimmen |
| Verpakkingsband |
Verpakkingsbanden van nietgeweven textiel of van andere textielstoffen |
| Inwendige bekleding |
Extrudeerd PVC of LSOH |
| Armour |
Verzorging met stalen banden |
| Algemene omhulsel |
PVC, FR-PVC, PE of LSOH |
Specificaties
| MV ((6 tot en met 35kv) Stroomkabel |
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer van de kern |
De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern |
Al Core |
| YJV, N2XSY;PVC-omhulde stroomkabel |
YJLV, NA2XSY; PVC-omhulde stroomkabel |
| YJV22;plastiekband,PVC bedekte stroomkabel |
YJLV22;plastiekband,PVC bedekte stroomkabel |
| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
| pvc-isolatie |
| Cu Core |
Al Core |
| VV(VY);PVC(PE) bedekte stroomkabel |
VLV(VLY);PVC(PE) bedekte stroomkabel |
| VV22 ((VV23);plastiekband,PVC ((PE) bedekte stroomkabel |
VLV22 ((VLV23);pintband, PVC ((PE) bedekte stroomkabel |
| VV32(VV33),VV42(VV43);draad van staal, bekleed met PVC(PE) |
VLV32(VLV33),VLV42(VLV43);aarddraad voorzien van een pantser,PVC(PE) bedekte stroomkabel |
Technische gegevens
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 minuten. |
| Temperatuurbereik |
in beweging |
|
-20°C tot +90°C |
| |
vaste |
|
-20°C tot +90°C |
| Werktemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
Max. |
[sec] |
5 |
| Buigradius |
Min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 50265-2-1 |
| Naam: dwarsdoorsnede van de geleider |
Strengen nr./dia. van dirigent |
Isolatiedikte |
Inwendige manteldikte |
Dikte van de band |
Dikte van de omhulsel |
Ongeveer. |
Ongeveer Gewicht |
Max. DC-weerstand van de geleider (20 °C) |
Testspanning AC |
Huidige rating |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
in kg/km |
Ω /km |
kV/5min |
In de lucht (A) |
In de bodem ((A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 x 0.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2 x 0.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 x 0.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 x 0.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24 uur per dag.52 |
5.5 |
2.0 |
2 x 0.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2 x 0.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 x 0.5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 x 0.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
61/2.52 |
5.5 |
2.2 |
2 x 0.8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 x 0.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
Productkenmerken:
- Uitstekende elektrische en fysische eigenschappen - Veel minder verlies van elektriciteitsoverdracht, energiebesparing.
- Vermogen om grote stromen te dragen - Hogere werktemperatuur.
- Een hogere sterkte en stabiliteit - tegen thermische vervorming, spanningsscheuren en thermische veroudering.
- Gemakkelijk te installeren - Geen lijnopstelling, topografie of hoogtebeperkingen.
- Onderhoudsvrij - lange levensduur tot 60 jaar.
