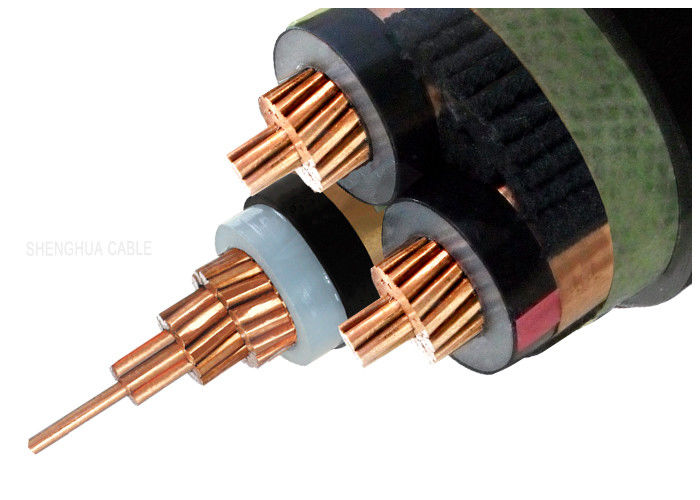

19/33KV Drie-kern geschermd hoogspannings XLPE geïsoleerde stroomkabel 3x300SQMM
Bouw
CU/XLPE/STA/PVC pantserde elektrische kabel
- Ronde, blote aluminiumkern met strenger volgens IEC 60228
- Binnenste halfgeleidende laag
- Kernisolatie XLPE
- Kleurcode volgens HD 308 S2
- Buitenste halfgeleidende laag
- Halfgeleidende tape
- Koperen plakband.
- Filler.
- PVC-inwendige behuizing
- galvaniseerde banden van staal
- PVC-buitenmantel (rood of zwart)
Codenaam:
YJ: XLPE-isolatie
L: Aluminiumgeleider
V: PVC-mantel
32:Blokken van staaldraad3
22Blokken van ijzer of van staal
72: Aluminiumdraadverzorging1 kern
62: roestvrijstalen bandverzorging1 kern
ZR: vlamwerend
Toepassing
Gebruikt voor elektriciteitstransmissie- en distributielijnen met een nominale spanning van 35 kV en lager.
Hoog- en middenspanningsstroomkabel voor statische toepassing op de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water,in omstandigheden waarin kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.
| MV ((11kv 15kv 33kv) Stroomkabel |
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer van de kern |
De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern |
| YJV, N2XSY;PVC-omhulde stroomkabel |
| YJV22;plastiekband,PVC bedekte stroomkabel |
| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
| Al Core |
| YJLV, NA2XSY; PVC-omhulde stroomkabel |
| YJLV22;plastiekband,PVC bedekte stroomkabel |
| YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
Standaard
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Maximale geleidertemperatuur: onder de normale (90OC), noodgevallen (130OC) of kortsluiting niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0OC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 15 x kabel O.D voor een enkele kern
12 x kabel O.D. voor multi-core
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 minuten. |
| Temperatuurbereik |
in beweging |
|
-5°C tot +70°C |
| |
vaste |
|
-20°C tot +70°C |
| Werktemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
Max. |
[sec] |
5 |
| Buigradius |
Min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 60332-1-2 |
| Naam: dwarsdoorsnede van de geleider |
Strengen nr./dia. van dirigent |
Isolatiedikte |
Inwendige manteldikte |
Dia. van pantserdraad |
Dikte van de omhulsel |
Ongeveer. |
Bij benadering.
Gewicht
|
Max. DC-weerstand van de geleider (20 °C) |
Testspanning AC |
Huidige rating |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
in kg/km |
Ω /km |
kV/5min |
In de lucht (A) |
In de bodem ((A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 uur per dag.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
