XLPE Insulated Cable

Plaats van herkomst	China
Merknaam	QINGDAO YICABLE CABLE
Certificering	KEMA/CE/ISO/TUV/GOST

Productdetails

Garantie:

2 jaar

Sollicitatie:

Krachttransmissie- en verlichtingssystemen

Buitenste zitplaats:

PVC

Steekproef:

Beschikbaar

Testspanning:

600/1000V

Geleider:

100% Koper

Markeren:

xlpe electrical cable

xlpe power cable

Betaling en verzendvoorwaarden

Min. bestelaantal

500m

Prijs

USD 0.68-1.89/M

Verpakking Details

Houten Ijzertrommel

Levertijd

7 dagen

Betalingscondities

L/C, T/T

Levering vermogen

96827KM/Week

Productbeschrijving

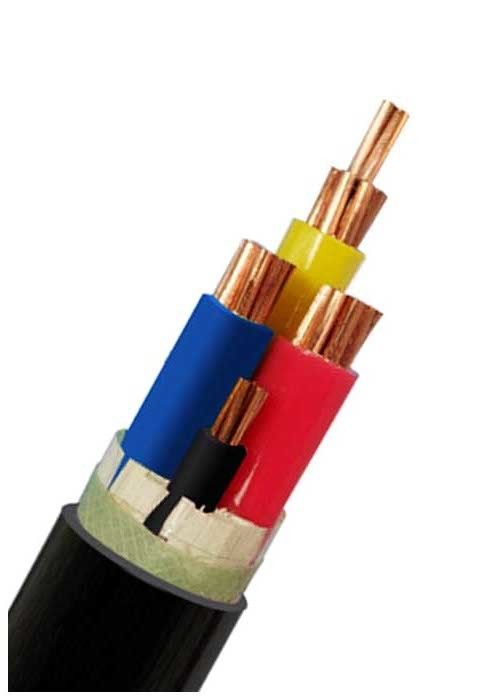

Driefasige kern koperen geleider ongewapende 600 / 1000V 3x10mm2 XLPE geïsoleerde voedingskabel

Beschrijving:

0,6/1kv XLPE geïsoleerde stroomkabel

CU/XLPE/PVC, IEC 60502

CEI 60502, CEI 60228, GB/T 12706.1-2008.

CE, CCC, KEMA. ISO. VDE

Constructies

Geleider: Compacte gestrande koperen geleider, Cl.2 volgens IEC 60228

Isolatie: XLPE (verknoopt polyethyleen) met een vermogen van 90 ℃

Buitenmantel: PVC type ST₂conform IEC 60502, zwart

Toepassingen

Voor plaatsing binnen en buiten. Kan tijdens de installatie bepaalde trekkracht verdragen, maar geen externe mechanische krachten. Het leggen van eenaderige kabel in magneetkanalen is niet toegestaan.

Normen

Internationaal: IEC 60502, IEC 60228

China: GB/T 12706.1-2008

Andere normen zoals BS,DIN en ICEA op aanvraag

Technische gegevens

Nominale spanning: 0,6/1 kV

Max. Geleidertemperatuur: normaal (90℃), kortsluiting niet meer dan 5 s (160℃ bij sectieoppervlak kleiner dan 300 mm², 140℃ bij sectieoppervlak boven 300 mm²)

Min. Omgevingstemperatuur: De kabel moet worden voorverwarmd als de omgevingstemperatuur lager is dan 0℃

Min. Buigradius: enkele kernkabel 20(d+D)±5%

Meeraderige kabel 15(d+D)±5%

Certificaten

CE, RoHS, CCC, KEMA en meer anderen op aanvraag

Verpakking:

XLPE Insulated Cable 0

Technische specificaties:

Nom. Dwarsdoorsnede van de geleider	Strengen Nr./Dia. van Dirigent	Isolatiedikte	Schede dikte	Ongeveer. O.D	Ongeveer .Gewicht	Max. DC-weerstand van geleider (20 ℃)	Spanning AC testen	Huidige beoordeling
mm²	st/mm	mm	mm	Ondergrens (mm)	kg/km	Ω/km	kV/5min	In lucht (A)	Direct in grond(A)
3 × 1,5	1/1,38	0,7	1.4	10.0	145	12.1	3.5	20	27
3 × 2,5	1/1,78	0,7	1.8	11.0	185	7.41	3.5	26	35
3 × 4	1/2,25	0,7	1.8	12.0	250	4.61	3.5	34	45
3 × 6	1/2,76	0,7	1.8	13.0	320	3.08	3.5	43	57
3 × 10	7/1,38	0,7	1.8	16.0	450	1,83	3.5	60	77
3 × 16	7/1,78	0,7	1.8	18.0	640	1.15	3.5	83	105
3 × 25	7/2.14	0,9	1.8	21.0	940	0,727	3.5	105	125
3 × 35	7/2,52	0,9	1.8	23.0	1260	0,524	3.5	125	155
3 × 50	10/2,52	1,0	1.8	23.0	1670	0,387	3.5	160	185
3 × 70	14/2,52	1.1	1.8	26.0	2280	0,268	3.5	200	225
3 × 95	19/2,52	1.1	1.9	30.0	3020	0,193	3.5	245	270
3 × 120	24/2.52	1.2	2.0	32,0	3790	0,153	3.5	285	310
3×150	30/2,52	1.4	2.2	37,0	4750	0,124	3.5	325	345
3×185	37/2,52	1.6	2.3	41,0	5654	0,0991	3.5	375	390
3×240	48/2,52	1.7	2.4	46,0	7243	0,0754	3.5	440	450
3×300	61/2,52	1.8	2.6	51,0	9465	0,0601	3.5	505	515
3 × 400	61/2,97	2.0	3.0	64,0	12066	0,0470	3.5	570	575
