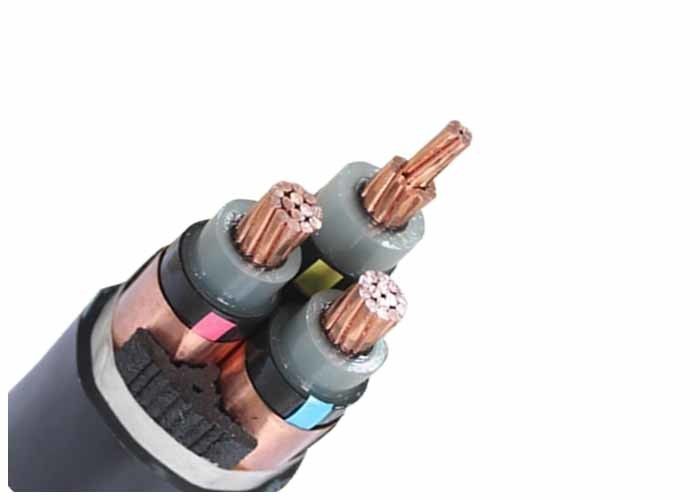

IEC60502-2 standaard 3X185MM2 stroom elektrische kabel 11kV 33kV
Sollicitatie
Mediaspanning XLPE geïsoleerde voedingskabel wordt gebruikt voor het verzenden en distribueren van stroom in een krachttransmissie- en distributiesysteem van 35 kV of lager. Het wordt over het algemeen toegepast op gebieden zoals energie, bouw, mijnen, metallurgie, petrochemische industrie en communicatie, ter volledige vervanging van in olie ondergedompelde papiergeïsoleerde stroomkabels.
Eigendom
Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.
1. De hoogst toegestane bedrijfstemperatuur van de geleider voor langdurig werken is 90 graden.
2.In kortsluiting (Max. lange termijn is niet meer dan 5 seconden). De hoogste temperatuur voor geleider is niet meer dan 250 graden.
3.De kabel wordt gelegd zonder horizontale valgrens. De omgevingstemperatuur mag tijdens het leggen niet lager zijn dan 0. Anders moet het worden voorverwarmd.
4. Uitstekende elektrische prestaties, weerstand tegen chemische corrosie.
5. Ze kunnen een aanbevolen trekkracht verdragen wanneer ze worden gelegd. Ze kunnen tractie van buitenaf verdragen. Na verbranding weinig rook halogeenvrij. Vertraag het verbranden van de kabel.
Bouw
| Geleider |
Compacte gestrande koperen geleider, klasse 2 volgens IEC 60228 |
| Ronde massieve koperen geleider, klasse 1 volgens IEC 60228 |
| Flexibele gestrande koperen geleider, klasse 5 volgens IEC 60228 |
| Dirigent scherm |
Halfgeleider |
| Isolatie |
XLPE (verknoopt polyethyleen) |
| Isolatiescherm |
Halfgeleider |
| Metalen schild |
Koperen tape-scherm of koperdraad en koperen tape-schild |
| Vuller |
Vulstoffen strip |
| Inpaktape |
Non-woven wikkeltape of lsoh wikkeltape |
| Binnenbekleding |
Geëxtrudeerd PVC of LSOH |
| Pantser |
Stalen tape-pantser |
| Algemene schede |
PVC, FR-PVC, PE of LSOH |
Specificaties
| MV-voedingskabel (6 tot 35 kv). |
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Aantal kern |
Leiderdoorsnedegebied (mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm |
| Cu-kern |
Al Kern |
| YJV, N2XSY;PVC omhulde voedingskabel |
YJLV, NA2XSY; PVC omhulde voedingskabel |
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel |
YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel |
YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel |
| pvc-isolatie |
| Cu-kern |
Al Kern |
| VV(VY);PVC(PE)ommantelde voedingskabel |
VLV(VLY);PVC(PE)ommantelde voedingskabel |
| VV22(VV23);gepantserde stalen tape,PVC(PE)omhulde voedingskabel |
VLV22(VLV23);gepantserde stalen tape,PVC(PE)omhulde voedingskabel |
| VV32 (VV33), VV42 (VV43); gepantserde staaldraad, PVC (PE) omhulde voedingskabel |
VLV32 (VLV33), VLV42 (VLV43); gepantserde staaldraad, PVC (PE) omhulde voedingskabel |
Technische gegevens
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurbereik |
in beweging |
|
-20°C tot +90°C |
| |
vast |
|
-20°C tot +90°C |
| Bedrijfstemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
maximaal |
[sec] |
5 |
| Buigradius |
min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 50265-2-1 |
| Nom. Dwarsdoorsnede van de geleider |
Strengen Nr./Dia. Van Dirigent |
Isolatiedikte |
Dikte van de binnenmantel |
Dikte van stalen tape |
Schede dikte |
Ongeveer. O.D |
Ongeveer. Gewicht |
Max. DC-weerstand van geleider (20 ℃) |
Spanning AC testen |
Huidige beoordeling |
| mm2 |
st/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In lucht (A) |
In grond(A) |
| 3 × 35 |
7/2,52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58,0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3 × 50 |
10/2,52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61,0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3 × 70 |
14/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65,0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68,0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71,0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3×150 |
30/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3×185 |
37/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78,0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3×240 |
48/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83,0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3×300 |
61/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88,0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2,97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Producteigenschappen:
- Uitstekende elektrische en fysieke eigenschappen - Veel minder verlies aan elektriciteitstransmissie, energiebesparing.
- Vermogen om grote stromen te transporteren - Hogere bedrijfstemperatuur.
- Hogere sterkte en stabiliteit - Anti-thermische vervorming, spanningsscheuren en thermische veroudering.
- Gemakkelijk te installeren - Geen beperking van de lijnindeling en topografie- of hoogtebeperkingen.
- Onderhoudsvrij - Lange levensduur tot 60 jaar.
