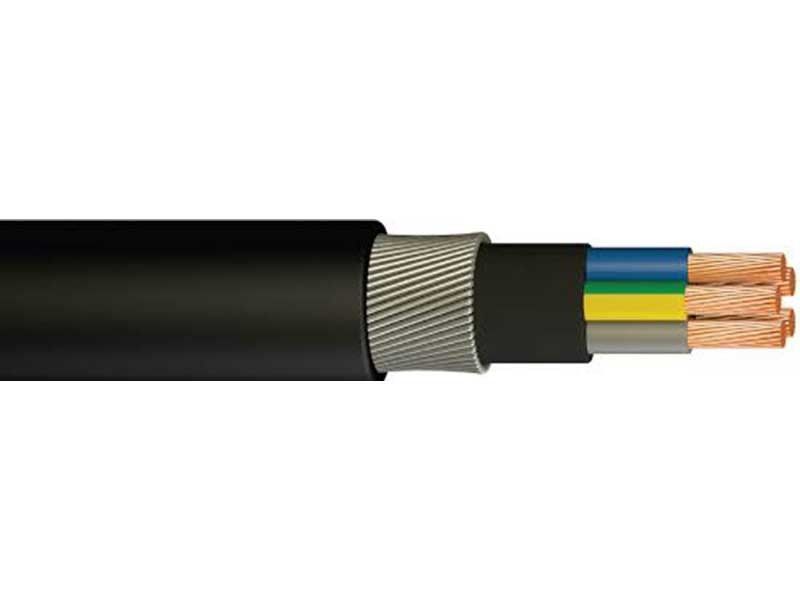

BS 7889 laagspanning XLPE geïsoleerde en PVC omhulde MV-voedingskabel
De mechanische eigenschappen van XLPE zijn superieur aan die van veel andere isolatiematerialen en bieden een grotere treksterkte, rek- en slagvastheid. De toevoeging van roet kan worden gebruikt om de hete vervorming en de weerstand tegen doorsnijden verder te verbeteren. De XLPE-isolatie smelt of druipt niet, zelfs niet bij de temperaturen van soldeerbouten, en heeft een verhoogde stromingsweerstand en verbeterde verouderingseigenschappen.
Fysieke en elektrische kenmerken
| Aantal kernen x |
Isolatie
dikte |
Schede |
Buiten Ø |
gewicht |
Huidige beoordelingen in lucht 30℃ |
Huidige beoordelingen begraven 20℃ |
| dwarssec. |
dikte |
ca. |
ca. |
| Nominaal |
| Fase |
Neutrale |
waarde |
| mm² |
mm |
mm |
mm |
mm |
kg/km |
A |
A |
| 3×4+1×2,5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3×50+1×25 |
1 |
0,9 |
1.8 |
27.7 |
1951 |
173 |
198 |
| 3×70+1×35 |
1.1 |
0,9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3×95+1×50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
| 3×120+1×70 |
1.2 |
1.1 |
2.2 |
39,9 |
4567 |
318 |
334 |
| 3×150+1×70 |
1.4 |
1.1 |
2.3 |
45 |
5514 |
370 |
375 |
| 3×185+1×95 |
1.6 |
1.1 |
2.5 |
49,4 |
6850 |
427 |
422 |
| 3×240+1×120 |
1.7 |
1.2 |
2.7 |
54,9 |
8741 |
507 |
492 |
| 3×300+1×150 |
1.8 |
1.4 |
2.9 |
62,9 |
11052 |
599 |
560 |
Functies gebruiken:
XLPE/PVC geïsoleerde elektrische draad omvat een reeks draadproducten en de werktemperatuur is verschillend afhankelijk van de verschillende isolatiematerialen, voornamelijk 70 en 90 graden temperatuur, enz.
Afhankelijk van het geleidertype, inclusief massieve geleider PVC/XL .PE geïsoleerde elektrische draad, staande PVC/XL PE geïsoleerde draad, flexibele PVC/XLPE geïsoleerde draad met verschillende kleuren.
Afhankelijk van de vorm, inclusief platte draad, ronde draad, enz. met verschillende kleuren.
Volgens het kernnummer, inclusief enkeladerige draad, meeraderige draad, enz. met verschillende kleuren.
De hoogst toegestane bedrijfstemperatuur van de geleider voor langdurig werken is 90oC. In kortsluiting (Max. Langdurig is niet meer dan 5 seconden). De hoogste temperatuur voor leider is neen meer than250.
De gelijkstroomweerstand van de geleider voldoet aan de bepalingen van GB/T3956-1997.
De omgevingstemperatuur mag tijdens het leggen niet lager zijn dan 0. Anders moet deze worden voorverwarmd. De kabel wordt gelegd zonder horizontale valgrens. De min. De buigradius van een driekernige kabel mag niet kleiner zijn dan 12 keer de buitendiameter van de kabel.
Gedeeltelijke ontladingstest: Het ontladingsvolume mag niet meer zijn dan 10pC onder 1,73Uo voor de kabel.
AANBEVOLEN BESTELPARAMETERS
Voor een snelle offerte/levering dient u ervoor te zorgen dat uw vragen en bestellingen de volgende gegevens bevatten:
1 Internationale of speciale standaard. (Als alternatief het precieze gebruik van de kabel.)
2 Nominale spanning.
3 koperen of aluminium geleiders.
4 Grootte van elke geleider.
5 Isolatiemateriaal: PVC XLPE of andere.
6 Aantal en identificatie van geleiders.
7 Overige vereisten.
8 Verpakking.
9 Benodigde levertijd.
10 Vereiste geldigheid.
