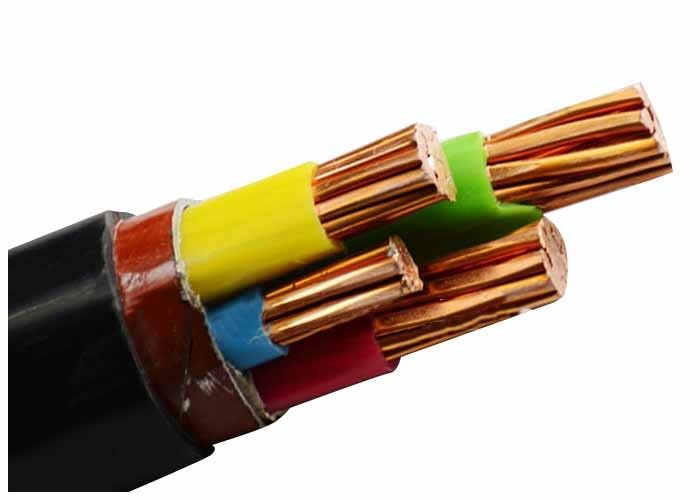

N2XY-0,6/1KV Multi-Core Koperen geleider XLPE Elektrische kabel IEC-norm
Beschrijving:
0.6/1kv XLPE geïsoleerde elektrische stroomkabel
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO, VDE
Bouwwerk
Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Isolatie: XLPE ((verwant polyethyleen) bij 90 °C
Bescherming: PVC type ST2naar IEC 60502, zwart
Toepassingen
Voor binnen- en buiteninstallatie: kan tijdens de installatie een zekere tractie dragen, maar niet door externe mechanische krachten; het leggen van een enkele kernkabel in magnetische leidingen is niet toegestaan.
Normen
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 0,6/1kV
Max. geleidertemperatuur: normaal (90°C), kortsluiting niet langer dan 5 s (160°C bij een doorsnede van minder dan 300 mm)2, 140°C bij een doorsnede van meer dan 300 mm2)
Min. Omgevingstemperatuur.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0 °C
Min. Buigradius: enkelkernkabel 20 ((d+D) ± 5%
Multicore-kabel 15 ((d+D) ± 5%
Certificaten
CE, RoHS, CCC, KEMA en nog veel meer op verzoek
Advies voor het bestellen
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van de geleider
Typ van isolatie
Als er een pantser is, het type en het materiaal van het pantser.
De noodzaak van een schede
Lengte van de kabel en verpakking
Andere vereiste
Technische specificaties
| Naam: dwarsdoorsnede van de geleider |
Strengten nr./dia. van dirigent |
Isolatiedikte |
Dikte van de omhulsel |
Ongeveer. |
Approximatie
Gewicht
|
Max. DC-weerstand van de geleider (20 °C) |
Testspanning AC |
Huidige rating |
| mm2 |
pc/mm |
mm |
mm |
Onderste grens (mm) |
in kg/km |
Ω /km |
kV/5min |
In de lucht (A) |
Direct in de bodem (A) |
| 4 × 4 |
Een halve.25 |
0.7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
Een halve.76 |
0.7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
1554 |
0.524 |
3.5 |
125 |
155 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
2148 |
0.387 |
3.5 |
160 |
185 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
3854 |
0.193 |
3.5 |
245 |
270 |
| 4 × 120 |
24 uur per dag.52 |
1.2 |
2.0 |
33 |
4925 |
0.153 |
3.5 |
285 |
310 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
6238 |
0.124 |
3.5 |
325 |
345 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
7562 |
0.0991 |
3.5 |
375 |
390 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
9836 |
0.0754 |
3.5 |
440 |
450 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
12550 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
15929 |
0.0470 |
3.5 |
570 |
575 |
