Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Isolatie: XLPE ((verwant polyethyleen) bij 90 °C
Behuizing: PVC type ST2 tot IEC 60502, zwart

Opmerking:Isolatie kleur volgens de normen of de eisen van de klant

Toepassingen:

Voor binnen- en buiteninstallatie: kan tijdens de installatie een zekere tractie dragen, maar niet door externe mechanische krachten.

Normen:

Internationaal: IEC 60502, IEC 60228, IBS 6622, VDE 0276

China: GB/T 12706.2-2008

Andere normen zoals BS, DIN en ICEA op aanvraag

Technische gegevens

Nominale spanning: 12/20 kV

Max. geleidertemperatuur: normaal (90°C), kortsluiting niet langer dan 5 s (160°C bij snijvlak)

onder 300 mm², 140°C bij een doorsnede van meer dan 300 mm²)

Min. Omgevingstemperatuur.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0 °C

Min. Buigradius: enkelkernkabel 20 ((d+D) ± 5%

Multicore-kabel 15 ((d+D) ± 5%

Certificaten:

CE, RoHS, CCC, KEMA en nog veel meer op verzoek

Technische specificaties

Naam: dwarsdoorsnede van de geleider	Isolatiedikte	Dikte van de omhulsel	Ongeveer.	Ongeveer Gewicht	Max. DC-weerstand van de geleider (20 °C)	Testspanning AC	Huidige rating
Naam: dwarsdoorsnede van de geleider	Isolatiedikte	Dikte van de omhulsel	Ongeveer.	Ongeveer Gewicht	Max. DC-weerstand van de geleider (20 °C)	Testspanning AC	Huidige rating
mm2	mm	mm	mm	in kg/km	Ω /km	kV/5min	In de lucht (A)	In de bodem ((A)
1 × 50	5.5	2.0	29	846	0.641	42	215	255
1 × 70	5.5	2.0	30	959	0.443	42	265	280
1 × 95	5.5	2.0	32	1093	0.320	42	325	340
1 × 120	5.5	2.0	34	1236	0.253	42	370	385
1 × 150	5.5	2.0	35	1373	0.206	42	420	435
1 × 185	5.5	2.0	38	1573	0.164	42	485	495
1 × 240	5.5	2.5	40	1817	0.125	42	575	580
1 × 300	5.5	2.5	43	2084	0.100	42	660	660
1 × 400	5.5	2.5	45	2455	0.0778	42	775	765
1 × 500	5.5	2.5	48	2861	0.0605	42	890	885
1 × 630	5.5	2.6	49	3863	0.0469	42	1060	1010
1 × 800	5.5	2.8	57	3985	0.0367	42	1230	1160
1 × 1000	5.5	2.9	61	4718	0.0291	42	1410	1300
1 × 1200	5.5	3.1	65	5460	0.0247	42	1540	1410
3x35	5.5	3.0	57	2696	0.868	42	130	130
3x50	5.5	3.0	60	2973	0.641	42	160	155
3 × 70	5.5	3.0	63	3321	0.443	42	195	190
3 × 95	5.5	3.5	67	3825	0.320	42	240	225
3×120	5.5	3.5	71	4262	0.253	42	275	285
3 × 150	5.5	3.5	74	4846	0.206	42	310	325
3×185	5.5	3.5	78	5361	0.164	42	355	380
3×240	5.5	3.5	84	6263	0.125	42	420	430
3 × 300	5.5	4.0	89	7141	0.1000	42	475	490
3 × 400	5.5	4.1	96	8647	0.0778	42	555	485

High Voltage Three Core XLPE Insulated Power Cable 12/20(24)KV From 70SQMM to 400SQMM 0

Tags:

kruis verbonden polyethyleenkabel,

XLPE kabel,

xlpe elektrokabel

Aanbevolen producten

Aangepaste Lengtexlpe Geïsoleerde Kabel

Contact opnemen

0.6/ 1 kV XLPE Machtskabel

Contact opnemen

Aluminiumxlpe Geïsoleerde Kabel 25 Sq MM.

Contact opnemen

Elektro 3 Kernxlpe Geïsoleerde Kabel

Contact opnemen

Video

Single Core Copper Conductor 11kV XLPE insulated cable 185mm2 with STA

Contact opnemen

Video

PVC Sheathed XLPE Insulated Power Cable Copper Conductor.6/1kV 5 Core

Contact opnemen

Video

XLPE Insulated PVC Sheath 185 Sq mm Electrical Cable LV There Core Armoured Power Cable

Contact opnemen

Video

Copper Wire Screen Aluminum Conductor XLPE Insulated Power Cable For Power Distribution 12KV

Contact opnemen

Video

BS6622 Standard CU/XLPE/CTS//PVC 6.36/11kV Single Core Power Cable

Contact opnemen

Video

BS5467 Cu/XLPE/PVC/AWA/PVC 0.6/1kV XLPE Insulated Power Cable for Fixed Installation

Contact opnemen

Video

AL/XLPE/PVC Unarmoured Electrical Cable 12/20KV 3 Core 300mm2 XLPE Insulated Power Cable Electric Cable

Contact opnemen

DETAILS VAN DE PRODUCTEN

Producten

XLPE geïsoleerde kabel

PVC geïsoleerde kabel

minerale geïsoleerde kabel

gepantserde elektrokabel

Multicore Controlekabel

enige kerndraad

Beschermde Instrumentenkabel

lage rook nul halogeenkabel

Brandwerende kabel

Vlam - vertragerskabel

Rubber Flexibele Kabel

lucht gebundelde kabel

Naakte Leider

flexibele elektrokabel

zonnepv kabel

Geprefabriceerde Takkabel

Hoge temperatuur kabel

koper bekleed aluminium draad

Flexibele Lassenkabel

de kabel van de lassentoorts

High Voltage Three Core XLPE Insulated Power Cable 12/20(24)KV From 70SQMM to 400SQMM

MOQ:	100m
Prijs:	USD 1.78-9.99/M
Standaardverpakking:	Houten trommel
Leveringstermijn:	10 DAGEN
Betalingswijze:	L/C,T/T
Toeleveringskapaciteit:	58623km/Week

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

QINGDAO YICABLE CABLE

Certificering

CE/KEMA/ISO/TUV

Max. geleidertemperatuur:

90 graden

Testvoltage::

42 kV/5 min

Isolatie:

XLPE

Geleider:

Compacte geslagen koperdraad

Füllstof:

van textiel

Jacket:

PVC

Min. bestelaantal:

100m

Prijs:

USD 1.78-9.99/M

Verpakking Details:

Houten trommel

Levertijd:

10 DAGEN

Betalingscondities:

L/C,T/T

Levering vermogen:

58623km/Week

Markeren

xlpe electrical cable

xlpe power cable

Productbeschrijving

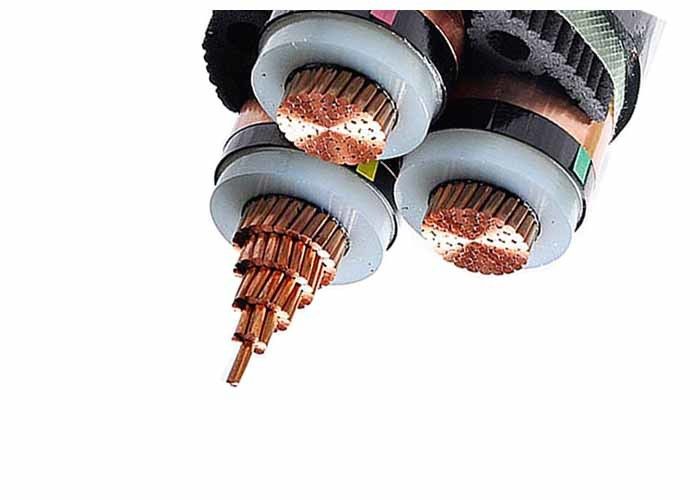

Hoogspanningsdrie-kern XLPE-geïsoleerde voedingskabel 12/20(24)KV Van 70SQMM tot 400SQMM

Beschrijving:

12/20kv XLPE Geïsoleerde elektrische stroomkabel

CU/XLPE/PVC, IEC 60502-2

IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.

CE, CCC, KEMA, ISO

Bouwwerk:

Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Isolatie: XLPE ((verwant polyethyleen) bij 90 °C
Behuizing: PVC type ST2 tot IEC 60502, zwart

Opmerking:Isolatie kleur volgens de normen of de eisen van de klant

Toepassingen:

Voor binnen- en buiteninstallatie: kan tijdens de installatie een zekere tractie dragen, maar niet door externe mechanische krachten.

Normen:

Internationaal: IEC 60502, IEC 60228, IBS 6622, VDE 0276

China: GB/T 12706.2-2008

Andere normen zoals BS, DIN en ICEA op aanvraag

Technische gegevens

Nominale spanning: 12/20 kV

Max. geleidertemperatuur: normaal (90°C), kortsluiting niet langer dan 5 s (160°C bij snijvlak)

onder 300 mm², 140°C bij een doorsnede van meer dan 300 mm²)

Min. Omgevingstemperatuur.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0 °C

Min. Buigradius: enkelkernkabel 20 ((d+D) ± 5%

Multicore-kabel 15 ((d+D) ± 5%

Certificaten:

CE, RoHS, CCC, KEMA en nog veel meer op verzoek

Technische specificaties

Naam: dwarsdoorsnede van de geleider	Isolatiedikte	Dikte van de omhulsel	Ongeveer.	Ongeveer Gewicht	Max. DC-weerstand van de geleider (20 °C)	Testspanning AC	Huidige rating
Naam: dwarsdoorsnede van de geleider	Isolatiedikte	Dikte van de omhulsel	Ongeveer.	Ongeveer Gewicht	Max. DC-weerstand van de geleider (20 °C)	Testspanning AC	Huidige rating
mm2	mm	mm	mm	in kg/km	Ω /km	kV/5min	In de lucht (A)	In de bodem ((A)
1 × 50	5.5	2.0	29	846	0.641	42	215	255
1 × 70	5.5	2.0	30	959	0.443	42	265	280
1 × 95	5.5	2.0	32	1093	0.320	42	325	340
1 × 120	5.5	2.0	34	1236	0.253	42	370	385
1 × 150	5.5	2.0	35	1373	0.206	42	420	435
1 × 185	5.5	2.0	38	1573	0.164	42	485	495
1 × 240	5.5	2.5	40	1817	0.125	42	575	580
1 × 300	5.5	2.5	43	2084	0.100	42	660	660
1 × 400	5.5	2.5	45	2455	0.0778	42	775	765
1 × 500	5.5	2.5	48	2861	0.0605	42	890	885
1 × 630	5.5	2.6	49	3863	0.0469	42	1060	1010
1 × 800	5.5	2.8	57	3985	0.0367	42	1230	1160
1 × 1000	5.5	2.9	61	4718	0.0291	42	1410	1300
1 × 1200	5.5	3.1	65	5460	0.0247	42	1540	1410
3x35	5.5	3.0	57	2696	0.868	42	130	130
3x50	5.5	3.0	60	2973	0.641	42	160	155
3 × 70	5.5	3.0	63	3321	0.443	42	195	190
3 × 95	5.5	3.5	67	3825	0.320	42	240	225
3×120	5.5	3.5	71	4262	0.253	42	275	285
3 × 150	5.5	3.5	74	4846	0.206	42	310	325
3×185	5.5	3.5	78	5361	0.164	42	355	380
3×240	5.5	3.5	84	6263	0.125	42	420	430
3 × 300	5.5	4.0	89	7141	0.1000	42	475	490
3 × 400	5.5	4.1	96	8647	0.0778	42	555	485

High Voltage Three Core XLPE Insulated Power Cable 12/20(24)KV From 70SQMM to 400SQMM 0
