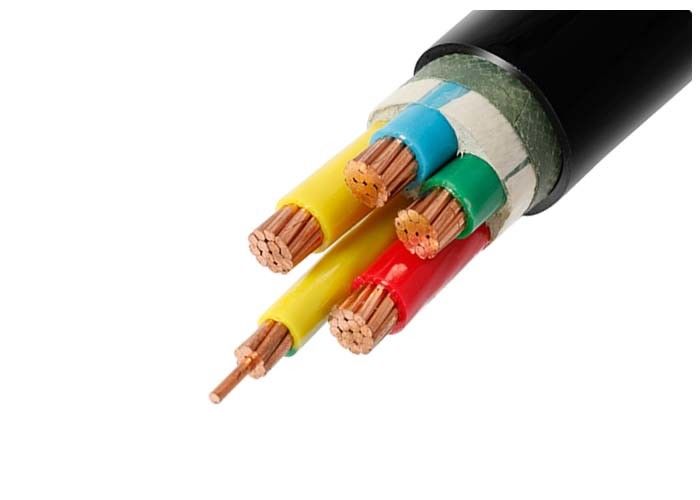

N2XY-0.6/1KV 5x70m², 5x185m², 5x240m², 5x300m² XLPE geïsoleerde voedingskabel
Beschrijving:
0,6/1kv XLPE geïsoleerde stroomkabel
CU/XLPE/PVC, IEC 60502
CEI 60502, CEI 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Constructies
Geleider: Compacte gestrande koperen geleider, Cl.2 volgens IEC 60228
Isolatie: XLPE (verknoopt polyethyleen) met een vermogen van 90 ℃
Buitenmantel: PVC type ST2conform IEC 60502, zwart
Toepassingen
Voor plaatsing binnen en buiten. Kan tijdens de installatie bepaalde trekkracht verdragen, maar geen externe mechanische krachten. Het leggen van eenaderige kabel in magneetkanalen is niet toegestaan.
Normen
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere normen zoals BS,DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 0,6/1 kV
Max. Geleidertemperatuur: normaal (90℃), kortsluiting niet meer dan 5 s (160℃ bij sectieoppervlak kleiner dan 300 mm2, 140℃ bij sectieoppervlak boven 300 mm2)
Min. Omgevingstemperatuur: De kabel moet worden voorverwarmd als de omgevingstemperatuur lager is dan 0℃
Min. Buigradius: enkele kernkabel 20(d+D)±5%
Meeraderige kabel 15(d+D)±5%
Certificaten
CE, RoHS, CCC, KEMA en meer anderen op aanvraag
Besteladvies
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van geleider
Type isolatie
Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser
De vereiste van schede
Kabellengte en verpakkingsvereiste
Andere vereiste
Technische specificaties:
| Nom. Dwarsdoorsnede van de geleider |
Strengen Nr./Dia. van Dirigent |
Isolatiedikte |
Schede dikte |
Ongeveer. O.D |
Ongeveer
.Gewicht
|
Max. DC-weerstand van geleider (20 ℃) |
Spanning AC testen |
Huidige beoordeling |
| mm2 |
st/mm |
mm |
mm |
Ondergrens (mm) |
kg/km |
Ω/km |
kV/5min |
In lucht (A) |
Direct in grond(A) |
| 4 × 4 |
1/2,25 |
0,7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
1/2,76 |
0,7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
7/1,38 |
0,7 |
1.8 |
17.0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1,78 |
0,7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0,9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4 × 35 |
7/2,52 |
0,9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4 × 50 |
10/2,52 |
1,0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4 × 70 |
14/2,52 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4 × 95 |
19/2,52 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4 × 120 |
24/2.52 |
1.2 |
2.0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
30/2,52 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
37/2,52 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
48/2,52 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4×300 |
61/2,52 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4×400 |
61/2,97 |
2.0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
