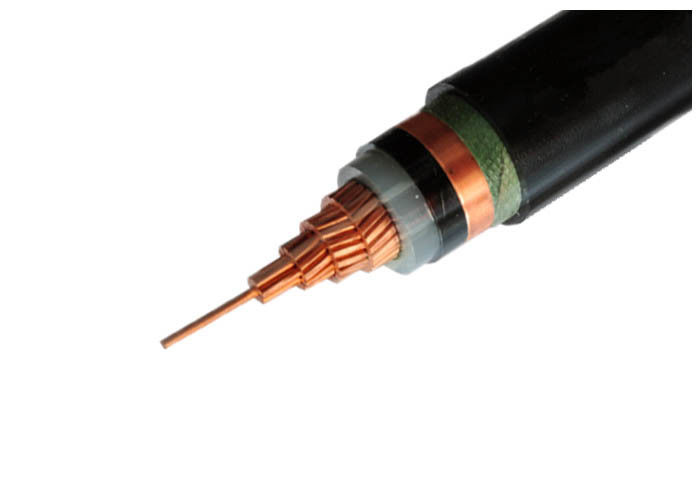

1x240sqmm 33kV XLPE Geïsoleerde stroomkabel 300mm2 Middenspanning IEC60502-2 Elektriciteitskabel
Bouw
Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Gecombineerd met een elektrische band:
Isolatie: XLPE ((verwant polyethyleen) met een waarde van 90 oC
Isolatiescherm: halfgeleider
Scherm: Koperband
Bescherming: PVC of FR-PVC type ST2 tot en met IEC 60502, zwart
Normen
Internationaal: IEC 60502, IEC 60228, (alleen IEC 60332-3 voor ZR-YJV)
China: GB/T 12706, (GB/T 18380-3 alleen voor ZR-YJV)
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning:33kV
Maximale geleidertemperatuur: onder normale (90 oC), noodsituatie (130 oC) of kortsluiting niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0 oC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 20 x kabel O.D. voor één kern
15 x kabel O.D. voor multi-core
Specificaties
| Naam: dwarsdoorsnede van de geleider |
Strengen nr./dia. van dirigent |
Isolatiedikte |
Dikte van de omhulsel |
Ongeveer. |
Bij benadering. |
Max. DC-weerstand van de geleider (20 °C) |
Testspanning AC |
Huidige rating |
| Gewicht |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
in kg/km |
Ω /km |
kV/5min |
In de lucht (A) |
In de bodem ((A) |
| 1 × 50 |
10/2.52 |
8 |
2 |
33 |
1560 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
14/2.52 |
8 |
2.1 |
35 |
1840 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
2.1 |
36 |
2140 |
0.193 |
63 |
320 |
315 |
| 1 × 120 |
24 uur per dag.52 |
8 |
2.2 |
38 |
2450 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
30/2.52 |
8 |
2.2 |
39 |
2790 |
0.124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
2.3 |
41 |
3200 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
2.3 |
43 |
3800 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2.52 |
8 |
2.4 |
45 |
4460 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2.97 |
8 |
2.5 |
49 |
5530 |
0.047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0.0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3.50 |
8 |
2.7 |
56 |
8020 |
0.0283 |
63 |
1000 |
860 |
| |
|
|
|
|
|
|
|
|
|
Verpakking en verzending
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens per bestelling.
Het respecteren van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging bij de levering van kabel kan bijdragen tot de
de algemene vertraging van het project en de overschrijding van de kosten.
De kabel wordt geleverd in houten rollen, golfkartonnen dozen en spoelen.
zelfklevende tape en niet-hygroscopische afdichtingskappen om de kabelhoeken tegen vocht te beschermen.
De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal.
volgens de eisen van de klant.
