Mediumspanningskoperen of aluminiumgeleiders XLPE-isolatiekabel
Toepassingen: XLPE-geïsoleerde kabel wordt gebruikt als elektriciteitsdistributie- en transmissielijn bij een nominale spanning van 26/35 kV.

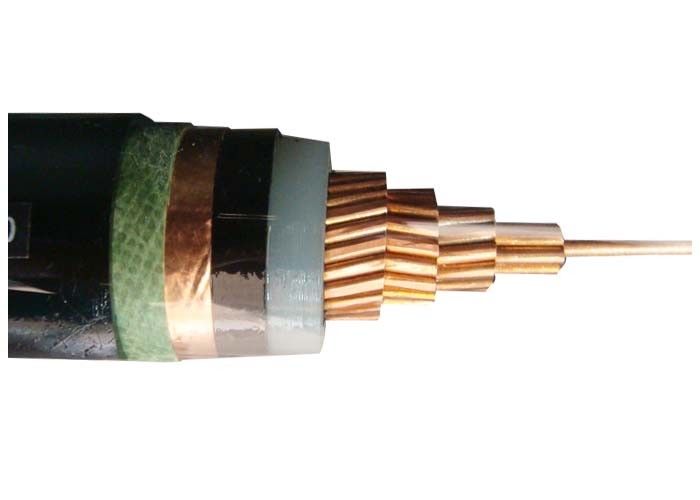

Bouw:
| Conductor |
Koperen geleider volgens IEC 60228, klasse 2 |
| cirkelvormige geleider |
| Flexible geleider ((klasse 5) optioneel. |
| Isolatie |
XLPE (cross-linked polyethyleen) bij 90°C, vele kleuren optioneel |
| Metalen scherm optioneel |
koperen band of koperdraad, optioneel |
| Schil |
PVC of FR-PVC type ST2 tot IEC 60502, zwart of rood of op maat |
Advies voor het bestellen
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van de geleider
Typ van isolatie
Als er een pantser is, het type en het materiaal van het pantser.
De noodzaak van een schede
Lengte van de kabel en verpakking
Andere vereiste
Technische gegevensNominale spanning:26/35kV Middelspanning
Maximale geleidertemperatuur: onder normale (90°C), nood (130°C) of kortsluitingsomstandigheden niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0 oC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 20 x kabel O.D. voor één kern zonder pantser
15 x kabel O.D. voor multi-core zonder pantser
15 x kabel O.D. voor één kern met pantser
12 x kabel O.D. voor multi core met pantser
Normen:Internationaal: IEC 60502-2, IEC 60228, (alleen IEC 60332-3 voor FR-type)
China: GB/T 12706, (GB/T 18380-3 alleen voor FR-type)
Andere normen zoals BS, DIN, VDE en ICEA op aanvraag
Technische parameter:
| Naam: dwarsdoorsnede van de geleider |
Strengen nr./dia. van dirigent |
Isolatiedikte |
Dikte van de omhulsel |
Ongeveer. |
Bij benadering.
Gewicht
|
Max. DC-weerstand van de geleider (20 °C) |
Testspanning AC |
Huidige rating |
| mm2 |
pc/mm |
mm |
mm |
mm |
in kg/km |
Ω /km |
kV/5min |
In de lucht (A) |
In de bodem ((A) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
91 |
220 |
215 |
| 1 × 70 |
14/2.52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
91 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
91 |
330 |
315 |
| 1 × 120 |
24 uur per dag.52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
91 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
91 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
91 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
91 |
560 |
525 |
| 1 × 300 |
61/2.52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
91 |
650 |
595 |
| 1 × 400 |
61/2.97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
91 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
91 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
91 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
91 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
91 |
1250 |
1060 |
| 3 × 50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
91 |
185 |
200 |
| 3 × 70 |
14/2.52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
91 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
91 |
280 |
300 |
| 3 × 120 |
24 uur per dag.52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
91 |
310 |
330 |
| 3 × 150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
91 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
91 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
91 |
470 |
490 |
| 3 × 300 |
61/2.52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
91 |
540 |
555 |
| 3 × 400 |
61/2.97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
91 |
610 |
625 |
Verpakking en verzending:We zijn in staat om te voldoen aan de strengste leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en kostenoverschrijding.
De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..
Verbintenis tot na-service: Shanghai Shenghua Cable (Group) bezit het Shenghua-beginsel "Straven naar de beste onderneming, produceren van het beste product, bieden van de beste service, vestigen van het beste merk",de kwaliteitspolitiek op de eerste plaatsDaarom kan elke klant volledig profiteren van de superieure kwaliteit en onberispelijke service van Shenghua Cable.we houden Shenghua geest van "Do Best""Wederzijds winnen", willen we een lange termijn en stabiele relatie met elke klant te vestigen.
1We zullen elke klant, elke samenwerking van harte koesteren.
2Gratis pre-sales service. We zullen het beste voorstel voor elke klant.
3We bieden u gratis relatieve productoperatie, onderhoudstips en installatie inbedrijfstelling.
technische adviesdiensten bij het aangaan van samenwerkingsverbanden met opdrachtgevers.
4Onze producten worden gegarandeerd door PICC (People's Insurance Company of China).
het verstrekken van gratis onderhoud en debugging binnen 12 maanden na de installatie (behalve bij verkeerd gebruik).
5We garanderen dat uw problemen binnen 24 uur opgelost worden in Shanghai, 72 uur voor andere districten.
6. 24 uur hotline telefonische dienst. Wij zullen professionele persoon benoemen om uw vraag tijdig te beantwoorden.
We geloven altijd dat kwaliteit de levenslijn is, service is laissez-passer, wat ons dichter en strakker zal maken.
Shanghai Shenghua Cable (Group) Co., Ltd.
