Plaats van herkomst	China
Merknaam	QINGDAO YICABLE CABLE
Certificering	CE, RoHS, CCC, KEMA

Productdetails

Productnaam:

XLPE-isolatie-elektrische stroomkabel

Nominale geleiderdoorsnede:

25 mm2 tot 1000 mm2

Testspanning:

21 kV/ 5min.

Standaard:

IEC 60502-2, IEC 60228

Sollicitatie:

met een breedte van niet meer dan 50 mm

Nominale spanning:

6/10kV

Isolatie:

XLPE-isolatie

Drumverpakking:

Verdragsstalen houten trommel met goede bescherming

Markeren:

xlpe electrical cable

cross linked polyethylene cable

Betaling en verzendvoorwaarden

Min. bestelaantal

500m

Prijs

Bespreekbaar

Verpakking Details

de houten verpakking van de Ijzertrommel (met bescherming)

Levertijd

10 -15 werkdagen na ontvangen vooruitbetaling

Betalingscondities

T / T of LC

Levering vermogen

100KM PER MAAND

Productbeschrijving

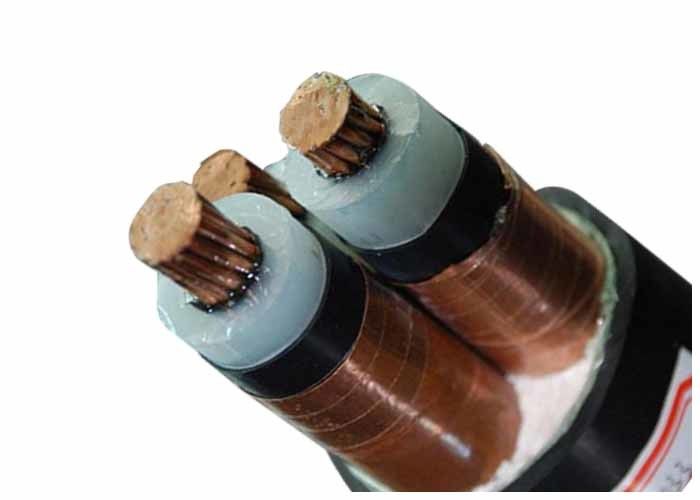

XLPE geïsoleerde voedingskabel drie-aderig met koperen tape-afscherming middenspanningskabel

Beschrijving:

0,6/1kv XLPE geïsoleerde stroomkabel

CU/XLPE/PVC, IEC 60502

CEI 60502, CEI 60228, GB/T 12706.1-2008.

CE, CCC, KEMA. ISO

Constructies:

Geleider: Compacte gestrande koperen geleider, Cl.2 volgens IEC 60228
Isolatie: XLPE (verknoopt polyethyleen) met een vermogen van 90 ℃
Mantel: PVC type ST2 volgens IEC 60502, zwart

Opmerking:Isolatiekleur volgens normen of klantvereisten

Toepassingen:

Voor plaatsing binnen en buiten. Kan tijdens de installatie bepaalde trekkracht verdragen, maar geen externe mechanische krachten. Het leggen van eenaderige kabel in magneetkanalen is niet toegestaan.

Normen:

Internationaal: IEC 60502, IEC 60228

China: GB/T 12706.1-2008

Andere normen zoals BS,DIN en ICEA op aanvraag

Technische gegevens:

Nominale spanning: 0,6/1 kV

Max. Geleidertemp.: normaal (90℃), kortsluiting niet meer dan 5 s (160℃ bij sectiegebied

onder 300 mm², 140℃ bij sectieoppervlak boven 300 mm²)

Min. Omgevingstemperatuur: De kabel moet worden voorverwarmd als de omgevingstemperatuur lager is dan 0℃

Min. Buigradius: enkele kernkabel 20(d+D)±5%

Meeraderige kabel 15(d+D)±5%

Certificaten:

CE, RoHS, CCC, KEMA en meer anderen op aanvraag

Technische specificaties:

Nom. Dwarsdoorsnede van de geleider	Isolatiedikte	Schede dikte	Ongeveer. O.D	Ongeveer gewicht	Max. DC-weerstand van geleider (20 ℃)	Spanning AC testen	Huidige beoordeling
mm²	mm	mm	(mm)	kg/km	Ω/km	kV/5min	In lucht (A)	In grond(A)
1 × 25	3.4	2	20.0	598	0,727	21	140	150
1 × 35	3.4	2	22.0	719	0,524	21	175	180
1 × 50	3.4	2	23.0	884	0,387	21	205	215
1 × 70	3.4	2	24.0	1097	0,268	21	260	265
1 × 95	3.4	2	26.0	1378	0,193	21	315	315
1×120	3.4	2	28.0	1658	0,153	21	365	360
1×150	3.4	2	30.0	1967	0,124	21	415	405
1 × 185	3.4	2	31.0	2335	0,0991	21	475	455
1×240	3.4	2	34,0	2908	0,0754	21	565	530
1×300	3.4	2	36,0	3507	0,0601	21	645	595
1×400	3.4	2.5	39,0	4503	0,0470	21	750	680
1×500	3.4	2.5	42,0	5479	0,0366	21	865	765
1×630	3.4	2.5	48,0	6952	0,0283	21	990	860
1 × 800	3.4	2.6	52,0	7120	0,0221	21	1140	950
1 × 1000	3.4	2.8	57,0	10500	0,0176	21	1250	1040
3 × 25	3.4	2.3	41,0	895	0,727	21	120	125
3 × 35	3.4	2.4	44,0	2293	0,524	21	145	155
3 × 50	3.4	2.5	46,0	2812	0,387	21	175	180
3 × 70	3.4	2.6	50,0	3508	0,268	21	220	220
3 × 95	3.4	2.7	53,0	4402	0,193	21	265	265
3 × 120	3.4	2.8	56,0	5319	0,153	21	305	300
3×150	3.4	2.9	59,0	6309	0,124	21	350	340
3×185	3.4	3.0	62,0	7319	0,0991	21	395	380
3×240	3.4	3.2	68,0	9218	0,0754	21	470	435
3×300	3.4	3.4	72,0	11159	0,0601	21	535	485
3 × 400	3.4	3.6	81,0	15107	0,0470	21	610	520
