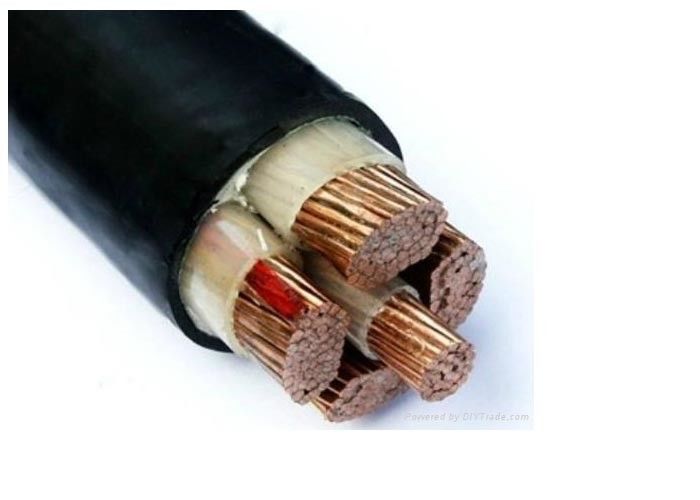

5 kern laagspanning XLPE PVC koper elektrische XLPE geïsoleerde voedingskabel met CE IEC-certificering
Toepassingen: XLPE geïsoleerde kabel wordt gebruikt als stroomdistributie- en transmissielijn bij een nominale spanning van 0,6/1KV.
Bouw:
| Geleider |
Koperen geleider volgens IEC 60228, klasse 2 |
| Ronde of gevormde geleider |
| Flexibele geleider (klasse 5) optioneel. |
| Isolatie |
XLPE (Cross-Linked Polyethyleen) met een vermogen van 90 ℃, veel kleuren optioneel |
| Metallic scherm optioneel |
Kopertape of koperdraden vlechten optioneel |
| Schede |
PVC of FR-PVC type ST2 conform IEC 60502, zwart of rood of maatwerk |
Besteladvies
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van geleider
Type isolatie
Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser
De vereiste van schede
Kabellengte en verpakkingsvereiste
Andere vereiste
Technische gegevens:Nominale spanning: 0,6/1 kV laagspanning
Maximale geleidertemperatuur: onder normale (90℃), noodgevallen (130℃) of kortsluiting, niet meer dan 5 s (250℃).
Min. Omgevingstemp. 0 OC, na installatie en alleen als de kabel zich in een vaste positie bevindt
Min. Buigradius: 20 x kabel buitendiameter voor enkele kern zonder pantsering
15 x kabel buitendiameter voor meeraderig zonder pantsering
15 x kabel buitendiameter voor enkele kern met pantsering
12 x kabel buitendiameter voor meeraderig met pantsering
Normen:Internationaal: IEC 60502, IEC 60228, (IEC 60332-3 alleen voor FR-type)
China: GB/T 12706, (GB/T 18380-3 alleen voor FR-type)
Andere normen zoals BS, DIN, VDE en ICEA op aanvraag
Installatie
1. De installatietemperatuur mag niet hoger zijn dan 20℃. Als de omgevingstemperatuur lager is dan 0℃, moet de kabel worden voorverwarmd.
2. De buigradius van de kabel mag niet minder dan 8 keer zijn.
3. Na installatie moet de kabel gedurende 15 minuten een spanningstest ondergaan. 3,5 kv gelijkstroom
Technische parameter:
| Nom. Dwarsdoorsnede van de geleider |
Isolatiedikte |
Schede dikte |
Ongeveer. O.D |
Ongeveer.
Gewicht |
Max. DC-weerstand van geleider (20 ℃) |
Spanning AC testen |
Huidige beoordeling |
| 5 × 4 |
0,7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
0,7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5× 10 |
0,7 |
1.8 |
19.0 |
699 |
1,83 |
3.5 |
60 |
77 |
| 5 × 16 |
0,7 |
1.8 |
22.0 |
1013 |
1.15 |
3.5 |
83 |
105 |
| 5 × 25 |
0,9 |
1.8 |
25.0 |
1566 |
0,727 |
3.5 |
105 |
125 |
| 5 × 35 |
0,9 |
1.9 |
28.0 |
2083 |
0,524 |
3.5 |
125 |
155 |
| 5× 50 |
1,0 |
2.0 |
31.0 |
2921 |
0,387 |
3.5 |
160 |
185 |
| 5× 70 |
1.1 |
2.1 |
36,0 |
3974 |
0,268 |
3.5 |
200 |
225 |
| 5× 95 |
1.1 |
2.2 |
39,0 |
5297 |
0,193 |
3.5 |
245 |
270 |
| 5 × 120 |
1.2 |
2.4 |
44,0 |
6638 |
0,153 |
3.5 |
285 |
310 |
| 5 × 150 |
1.4 |
2.5 |
49,0 |
8290 |
0,124 |
3.5 |
325 |
345 |
| 5 × 185 |
1.6 |
2.7 |
55,0 |
10215 |
0,0991 |
3.5 |
375 |
390 |
| 5 × 240 |
1.7 |
3.0 |
64,0 |
13130 |
0,0754 |
3.5 |
440 |
450 |
| 5×300 |
1.8 |
3.2 |
70,0 |
16670 |
0,0601 |
3.5 |
505 |
515 |
Verpakking en verzending:Wij zijn in staat om te voldoen aan de strengste leveringsschema's per inkooporder. Het halen van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen aan de algehele projectvertraging en kostenoverschrijdingen.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en op rollen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afsluitdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering moet worden afgedrukt met weerbestendig materiaal op de buitenkant van de trommel, afhankelijk van de eisen van de klant.
Aftersales-service
Wij, Shanghai Shenghua Cable Group, zijn gespecialiseerd in R&D en productie van kabels en draden. We zijn geslaagd voor de ISO9001:2008 International Quality System Certification (ZDHY), die het hele proces van het management van de onderneming omvat. Er is een uitgebreid kwaliteitscontrolesysteem ingevoerd om ervoor te zorgen dat producten aan de internationale normen voldoen. Ons uitgangspunt is: het opzetten van een onderneming van topklasse, een eersteklas product, uitstekende service en een bekend merk. "Houd u aan kwaliteitsborging, toegewijd om gebruikers altijd betrouwbare producten te bieden" is onze toewijding aan kwaliteit. De producten van ons bedrijf zijn verzekerd door PICC (de People's Insurance Company of China). Bovendien bieden wij specifieke garanties, zoals hieronder:
1.Wij garanderen dat we zullen voldoen aan de vereisten van de garantieperiode die in het contract zijn gespecificeerd.
2. Wij zullen worden vervaardigd onder deze specificatie en dat de goederen nieuw en ongebruikt zullen zijn, van de meest recente of huidige modellen. Zodra we zijn geselecteerd, zullen we de goederen strikt volgens de vereisten van het contract leveren.
3. De garantie blijft twaalf (12) maanden geldig na de Goederen, of enig deel ervan
daarvan, in voorkomend geval, zijn afgeleverd op en geaccepteerd op de eindbestemming
aangegeven in de SCC, of gedurende achttien (18) maanden na de datum van verzending vanuit de haven of
plaats van lading in het land van herkomst, afhankelijk van welke periode eerder eindigt.
4. Tijdens de garantieperiode kan de koper rechtstreeks aan de fabrikant schriftelijk of via de agent melden of er een probleem is met de kwaliteit van de goederen. De fabrikant zal de reparatie of vervanging binnen een redelijke termijn uitvoeren en alle daaraan verbonden kosten dragen.
