Aerial bundled cable, PE geïsoleerde kabel Aluminium legering geleiders
Beschrijving

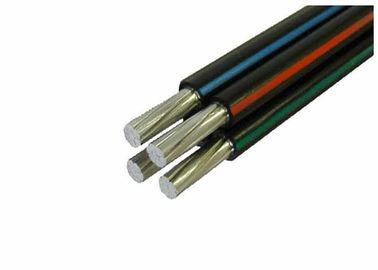

De luchtbundelkabels die zijn ontworpen voor luchtverspreidingslijnen hebben een geïsoleerde neutrale boodschapper van AAAC, waarop de geïsoleerde aluminiumfaseleider helicaal wordt gewikkeld.Kabels zijn gerangschikt op 0.6/1(1.2) kV en voldoen aan IEC60502.
Bouw
- Leider:
a) Fase - De fasegeleider moet van H68-conditie aluminium geleider zijn en een compacte cirkelvormige streng hebben.
b) Neutraal of boodschapper - De Neutraal of boodschapper geleider moet van aluminium gelegeerde geleider zijn en compacte cirkelvormige strengen hebben.
- Isolatie:
De fase-neutrale geleiders moeten worden geëxtrudeerd met polyethyleen (PE) als isolatie.
Schema van technische gegevens
| Fasegeleider |
|
|
|
|
|
|
|
|
|
|
|
| Nominale doorsnede |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Aantal kernen |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Minimaal aantal draden |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Nominale isolatiedichtheid |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diameter van de geïsoleerde kern |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. gelijkstroomweerstand bij 20°C |
ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Standaardstroom bij stilstand van de wind, omgeving |
Een |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatuur = 30°C |
| Temperatuur van de geleider = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Boodschapper geleider |
|
|
|
|
|
|
|
|
|
|
|
| Nominale doorsnede |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Minimaal aantal draden |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nominale isolatiedichtheid |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diameter van de geïsoleerde kern |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. gelijkstroomweerstand bij 20°C |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Berekende breekbelasting |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Voltooide kabel |
|
|
|
|
|
|
|
|
|
|
|
| Ongeveer totale diameter |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Ongeveer gewicht van de kabel |
in kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Verpakkingslengte |
m/trommel |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN standaard
2- Sterke treksterkte (AAAC), beter dan staal;
3Nominale spanning: 0,6/1KV of 10 kV
4Gebruikt voor overhoofdelijke elektriciteitsleidingen;
