Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering TS 11654 AER
Productdetails
Fasegeleider:
Aluminium
Isolatie:
PE of pvc
Nominale spanning:
0.6/1kV
Sollicitatie:
Overhead stroomtransmissielijnen
Neutrale geleider:
Aluminiumlegering
Cors Nr.:
2,3,4,5,6
Markeren:

xlpe electrical cable

,

xlpe power cable

Betaling en verzendvoorwaarden
Min. bestelaantal
500m
Prijs
0.19-10.99USD/m
Verpakking Details
De houten Trommel van het Trommelstaal
Levertijd
15 dagen
Betalingscondities
L/C, D/A, D/P, T/T
Productbeschrijving

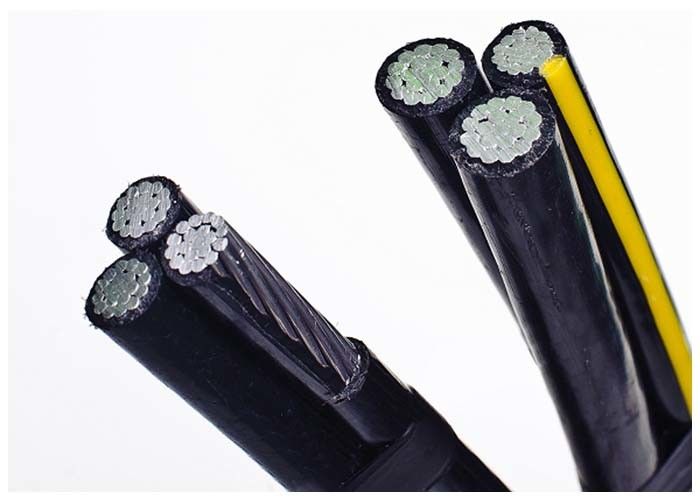

Beschrijving3 fasegeleiders + 1 boodschappergeleider + 1 straatverlichtingsgeleider

De luchtbundelkabels die zijn ontworpen voor luchtverspreidingslijnen hebben een geïsoleerde neutrale boodschapper van AAAC, waarop de geïsoleerde aluminiumfaseleider helicaal wordt gewikkeld.Kabels zijn gerangschikt op 0.6/1(1.2) kV en voldoen aan IEC60502.

Bouw

  1. Leider:

a) Fase - De fasegeleider moet van H68-conditie aluminium geleider zijn en een compacte cirkelvormige streng hebben.

b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded- Ik weet het niet.

  1. Isolatie:

De fase-neutrale geleiders moeten worden geëxtrudeerd met polyethyleen (PE) als isolatie.

STANDARD TS 11654

AER

Geïsoleerde draden Porter. Voltooide kabel
Aantal Hoofddistributielijn Straatverlichting
Kruis van de dirigent Aantal Aantal Diameter van Resistentie Stroom Aantal Stroom Diameter van Min. Trekkracht Resistentie Bij benadering. Approximatie
Afdeling & Kruis- draad Draden bij 20°C Dragen & Kruis- Dragen Neutraal/Mes Kracht bij 20°C Gemiddeld gewicht
sectie Capaciteit op sectie Capaciteit op Senger Draad Beperking Diameter
30°C 30°C
mm2 mm2 PCS mm ohm/km Een mm2 Een mm kN ohm/km mm in kg/km
1x16+25 1x16 1 4.4 1.91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1.20 100 - - 6.9 10.3 0.986 17 200
1x35+50 1x35 7 6.9 0.868 125 - - 8.1 14.2 0.720 20 275
3x16+25 3x16 7 4.4 1.91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1.20 90 - - 6.9 10.3 0.986 26 400
3x35+50 3x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 30 575
3x50+70 3x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 35 750
3x70+95 3x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 41 1050
3x120+95 3x120 19 12.8 0.253 250 - - 11.4 27.9 0.363 47 1550
4x16+25 4x16 1 4.4 1.91 70 - - 5.9 7.4 1.380 24 375
4x25+35 4x25 7 5.9 0.868 90 - - 6.9 10.3 0.986 28 550
4x35+50 4x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 32 750
4x50+70 4x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 38 1000
4x70+95 4x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 45 1350
1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
1x16+1x16+25 1x16 1 4.4 1.91 70 1x16 60 5.9 7.4 1.380 15 225
3x16+1x16+25 3x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 26 475
3x35+1x16+35 3x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 30 625
3x50+1x16+70 3x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 35 800
3x70+1x16+95 3x70 7 9.6 0.443 150 1x16 60 11.4 27.9 0.363 41 1100
4x16+1x16+25 4x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 25 450
4x25+1x16+35 4x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 30 610
4x35+1x16+50 4x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 34 800
4x50+1x16+70 4x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 40 1060
4x70+1x16+95 4x70 7 9.6 0.443 180 1x16 60 11.4 27.9 0.363 47 1420

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor
