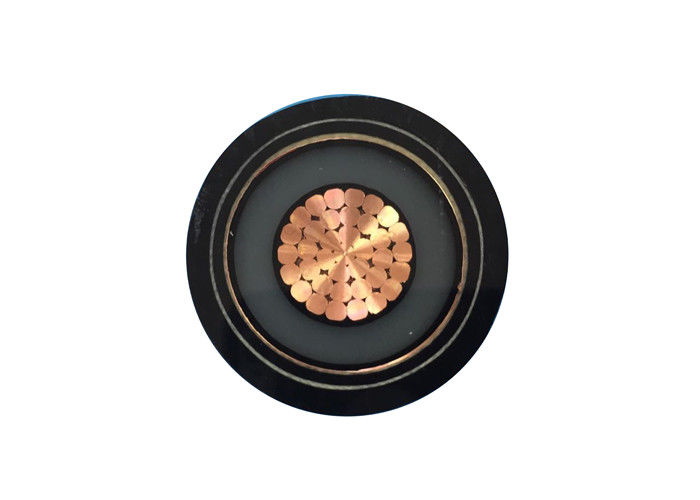

Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY

Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY

Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering IEC/CE/KEMA
Productdetails
Nominale spanning:
12/20 kV of 12,7/22 kV
Dirigenttype:
Stranded conductor (klasse 2)
Kernmarkering:
Nummer of kleurstreep
Schede Mark:
inktafdrukken of reliëf
Trommel lengte:
500 m of op verzoek
Kleur buitenmantel:
Zwart of aangepast
Markeren:

xlpe electrical cable

,

cross linked polyethylene cable

Betaling en verzendvoorwaarden
Min. bestelaantal
200
Prijs
USD 1-100 Per Meter
Verpakking Details
Ijzer-houten trommel of Houten trommel
Levertijd
5-10 dagen
Betalingscondities
L/C, T/T, Western Union, MoneyGram
Levering vermogen
100KM PER MAAND
Productbeschrijving

Professioneel geïsoleerde XLPE-kabel met enkele kern 12,7 / 22kV nominale spanning N2XSY







Toepassingen: XLPE geïsoleerde kabel wordt gebruikt als stroomdistributie- en transmissielijn bij nominale spanning

12/20 kV of 12,7/22 kV



Bouw:

Geleider Koperen geleider volgens IEC 60228, klasse 2
Ronde of gevormde geleider
Isolatie XLPE (Cross-Linked Polyethyleen) met een vermogen van 90 ℃, veel kleuren optioneel
Metallic scherm optioneel Kopertape of koperdraden vlechten optioneel
Schede PVC of FR-PVC type ST2 conform IEC 60502, zwart of rood of maatwerk



Besteladvies



Nominale spanning

Toepassingsnorm: IEC/BS/UL/GB

Aantal kernen

Grootte en constructie van geleider

Type isolatie

Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser

De vereiste van schede

Kabellengte en verpakkingsvereiste

Andere vereiste





Technische gegevens:Nominale spanning 12/20 kV of 12,7/22 kV

Maximale geleidertemperatuur: onder normale (90℃), noodgevallen (130℃) of kortsluiting, niet meer dan 5 s (250℃).

Min. Omgevingstemp. 0 OC, na installatie en alleen als de kabel zich in een vaste positie bevindt

Min. Buigradius: 20 x kabel buitendiameter voor enkele kern zonder pantsering

15 x kabel buitendiameter voor meeraderig zonder pantsering

15 x kabel buitendiameter voor enkele kern met pantsering

12 x kabel buitendiameter voor meeraderig met pantsering



Normen:Internationaal: IEC 60502, IEC 60228, (IEC 60332-3 alleen voor FR-type)

China: GB/T 12706, (GB/T 18380-3 alleen voor FR-type)

Andere normen zoals BS, DIN, VDE en ICEA op aanvraag



Installatie



1. De installatietemperatuur mag niet hoger zijn dan 20℃. Als de omgevingstemperatuur lager is dan 0℃, moet de kabel worden voorverwarmd.
2. De buigradius van de kabel mag niet minder dan 8 keer zijn.



Technische parameter:



Nom. Dwarsdoorsnede van de geleider Strengen Nr./Dia. Van Dirigent Isolatiedikte Schede dikte Ongeveer. O.D Ongeveer. Gewicht Max. DC-weerstand van geleider (20 ℃) Spanning AC testen Huidige beoordeling
mm2 st/mm mm mm (mm) kg/km Ω/km kV/5min In lucht (A) In grond(A)
1 × 35 7/2,52 5.5 1.9 25 979 0,524 42 170 180
1 × 50 10/2,52 5.5 1.9 27 1155 0,387 42 205 215
1 × 70 14/2,52 5.5 2 28 1393 0,268 42 260 265
1 × 95 19/2,52 5.5 2 30 1681 0,193 42 315 315
1×120 24/2.52 5.5 2 32 1979 0,153 42 360 360
1×150 30/2,52 5.5 2.1 33 2301 0,124 42 410 405
1 × 185 37/2,52 5.5 2.2 35 2718 0,0991 42 470 455
1×240 48/2,52 5.5 2.2 37 3302 0,0754 42 555 530
1×300 61/2,52 5.5 2.3 39 3941 0,0601 42 640 595
1×400 61/2,97 5.5 2.4 43 4931 0,047 42 745 680
1×500 61/3,23 5.5 2.5 47 5956 0,0366 42 885 765
1×630 61/3,50 5.5 2.6 51 7769 0,0283 42 980 860
1 × 800 91/3,20 5.5 2.8 55 8945 0,0221 42 1100 950
1 × 1000 91/3,75 5.5 2.9 61 10918 0,0176 42 1230 1040
3 × 35 7/2,52 5.5 2.7 53 3348 0,524 42 140 155
3 × 50 10/2,52 5.5 2.9 55 3904 0,387 42 165 180
3 × 70 14/2,52 5.5 2.9 59 4623 0,268 42 210 220
3 × 95 19/2,52 5.5 3 62 5593 0,193 42 255 265
3 × 120 24/2.52 5.5 3.1 66 6495 0,153 42 290 300
3×150 30/2,52 5.5 3.2 69 7637 0,124 42 330 340
3×185 37/2,52 5.5 3.4 72 8803 0,0991 42 435 380
3×240 48/2,52 5.5 3.5 77 10729 0,0754 42 495 435
3×300 61/2,52 5.5 3.7 82 12723 0,0601 42 565 485
3 × 400 61/2,97 5.5 3.9 90 16207 0,047 42 640 520



Verpakking en verzending:Wij zijn in staat om te voldoen aan de strengste leveringsschema's per inkooporder. Het halen van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen aan de algehele projectvertraging en kostenoverschrijdingen.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en op rollen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afsluitdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering moet worden afgedrukt met weerbestendig materiaal op de buitenkant van de trommel, afhankelijk van de eisen van de klant.
