Geïsoleerde voedingskabel voor middelspanning CU CTS XLPE CE-KEMA-certificering
Toepassingen: XLPE-geïsoleerde kabel wordt gebruikt als elektriciteitsdistributie- en transmissielijn bij nominale spanning3.6/6KV.
Bouw:
| Conductor |
Koperen geleider volgens IEC 60228, klasse 2 |
| cirkelvormige geleider |
| Isolatie |
XLPE (cross-linked polyethyleen) bij 90°C, vele kleuren optioneel |

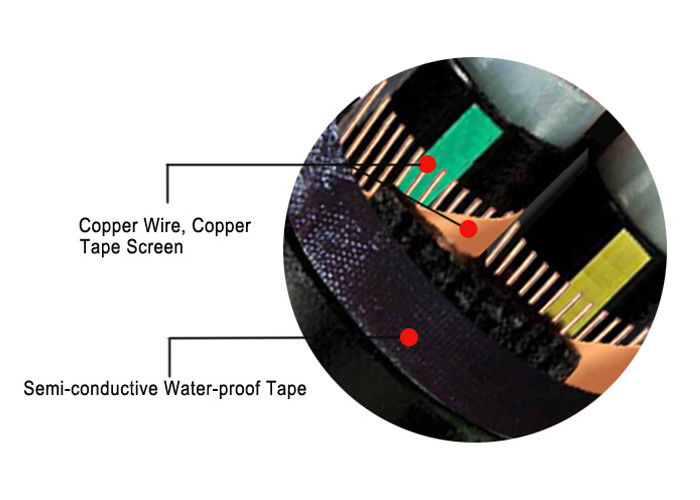

| Metalen scherm optioneel |
koperen band of koperdraad, optioneel |
| Schil |
PVC of FR-PVC type ST2 tot IEC 60502, zwart of rood of op maat |
Advies voor het bestellen
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van de geleider
Typ van isolatie
Als er een pantser is, het type en het materiaal van het pantser.
De noodzaak van een schede
Lengte van de kabel en verpakking
Andere vereiste
Technische gegevensNominale spanning3.6/6KVLaagspanning
Maximale geleidertemperatuur: onder normale (90°C), nood (130°C) of kortsluitingsomstandigheden niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0 oC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 20 x kabel O.D. voor één kern zonder pantser
15 x kabel O.D. voor multi-core zonder pantser
15 x kabel O.D. voor één kern met pantser
12 x kabel O.D. voor multi core met pantser
Normen:Internationaal: IEC 60502, IEC 60228, (IEC 60332-3 alleen voor FR-type)
China: GB/T 12706, (GB/T 18380-3 alleen voor FR-type)
Andere normen zoals BS, DIN, VDE en ICEA op aanvraag
Installatie
1De installatietemperatuur mag niet hoger zijn dan 20°C. Indien de omgevingstemperatuur lager is dan 0°C, moet de kabel voorverwarmd worden.
2De buigradius van de kabel mag niet minder zijn dan 8 keer.
3Na de installatie moet de kabel gedurende 15 minuten met standspanning worden getest.
Technische parameter:
| Naam: dwarsdoorsnede van de geleider |
Strengen nr./dia. van dirigent |
Isolatiedikte |
Dikte van de omhulsel |
Ongeveer. |
Ongeveer.Gewicht |
Max. DC-weerstand van de geleider (20 °C) |
Testspanning AC |
Huidige rating |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
in kg/km |
Ω /km |
kV/5min |
In de lucht (A) |
In de bodem ((A) |
| 1 × 25 |
7/2.14 |
2.5 |
1.5 |
18.0 |
619 |
0.727 |
12.5 |
135 |
150 |
| 1 × 35 |
7/2.52 |
2.5 |
1.5 |
19.0 |
737 |
0.524 |
12.5 |
165 |
180 |
| 1 × 50 |
10/2.52 |
2.5 |
1.6 |
20.0 |
901 |
0.387 |
12.5 |
200 |
215 |
| 1 × 70 |
14/2.52 |
2.5 |
1.6 |
22.0 |
1128 |
0.268 |
12.5 |
250 |
265 |
| 1 × 95 |
19/2.52 |
2.5 |
1.7 |
23.0 |
1391 |
0.193 |
12.5 |
305 |
315 |
| 1 × 120 |
24 uur per dag.52 |
2.5 |
1.8 |
25.0 |
1655 |
0.153 |
12.5 |
355 |
360 |
| 1 × 150 |
30/2.52 |
2.5 |
1.8 |
26.0 |
1961 |
0.124 |
12.5 |
405 |
405 |
| 1 × 185 |
37/2.52 |
2.5 |
1.9 |
28.0 |
2334 |
0.0991 |
12.5 |
465 |
455 |
| 1 × 240 |
48/2.52 |
2.6 |
1.9 |
30.0 |
2904 |
0.0754 |
12.5 |
550 |
530 |
| 1 × 300 |
61/2.52 |
2.8 |
2.0 |
33.0 |
3547 |
0.0601 |
12.5 |
635 |
595 |
| 1 × 400 |
61/2.97 |
3.0 |
2.2 |
37.0 |
4572 |
0.0470 |
12.5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41.0 |
5630 |
0.0366 |
12.5 |
855 |
765 |
| 1 × 630 |
61/3.50 |
3.2 |
2.4 |
45.0 |
6922 |
0.0283 |
12.5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2.5 |
50.0 |
8252 |
0.0221 |
12.5 |
1130 |
950 |
| 1 × 1000 |
91/3.75 |
3.2 |
2.6 |
54.8 |
10548 |
0.0176 |
12.5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2.5 |
2.1 |
37.0 |
1858 |
0.727 |
12.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
2.5 |
2.2 |
39.0 |
2244 |
0.524 |
12.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
2.5 |
2.3 |
40.0 |
2767 |
0.387 |
12.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
2.5 |
2.4 |
45.0 |
3494 |
0.268 |
12.5 |
215 |
220 |
| 3 × 95 |
19/2.52 |
2.5 |
2.5 |
48.0 |
4334 |
0.193 |
12.5 |
265 |
265 |
| 3 × 120 |
24 uur per dag.52 |
2.5 |
2.6 |
51.0 |
5181 |
0.153 |
12.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
2.5 |
2.7 |
54.0 |
6154 |
0.124 |
12.5 |
345 |
340 |
| 3 × 185 |
37/2.52 |
2.5 |
2.9 |
58.0 |
7334 |
0.0991 |
12.5 |
400 |
380 |
| 3 × 240 |
48/2.52 |
2.6 |
3.0 |
63.0 |
9146 |
0.0754 |
12.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
2.8 |
3.2 |
69.0 |
11176 |
0.0601 |
12.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
3.0 |
3.5 |
77.0 |
14379 |
0.0470 |
12.5 |
620 |
520 |
Verpakking en verzending:We zijn in staat om te voldoen aan de strengste leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en kostenoverschrijding.
De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..
